电镀层厚度的技术要求 GB /T 5267.1

回答

电镀层作为紧固件及金属制品的关键防护层，其厚度直接影响产品的耐腐蚀性、装配功能及机械性能。GB/T 5267.1-2002《紧固件电镀层》标准通过明确镀层厚度技术参数，为螺纹紧固件、垫圈等零部件的镀层质量控制提供了科学依据。

由有关电镀标准推荐的公称镀层厚度，以及相应的局部厚度和批平均厚度，见表1。

为降低因镀层厚度造成的螺纹装配中产生干涉的风险，镀层厚度不能超过1/4螺纹基本偏差，见表2规定的数值。

注：可容纳的镀层厚度指导值，在资料性附录C中给出。

表1 镀层厚度（单位：微米）

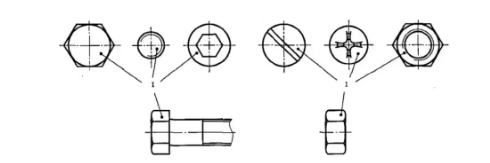

a. 局部厚度不应小于订单中规定的最小厚度，并按镀层标准规定的方法之一进行测量。螺栓、螺钉和螺母厚度测量应在下图所示的度验表面进行。

b. 批平均厚度测量应按规定（见GB5267.1-2002规范性附录D)方法进行。当测量值超过平均厚度最大值时，如果镀后螺纹能用适当的通规（H或h）验收通过，则不应拒收。

注：① 除非另有规定，局部镀层厚度应进行测量。（大部分螺钉和螺栓是批量滚筒电镀，其结果是最大镀层厚度总是在零件末端。这一结果造成长度或螺栓、螺钉的直径增加，按照螺距尺寸规定减小镀层厚度是可以接受的）。

② 镀层厚度的抽样检查按 GB/T 90.1 规定。

如果螺纹零件公称长度L＞5d，在测量批平均厚度时，就使用小于表1规定的公称镀层厚度，见表2。

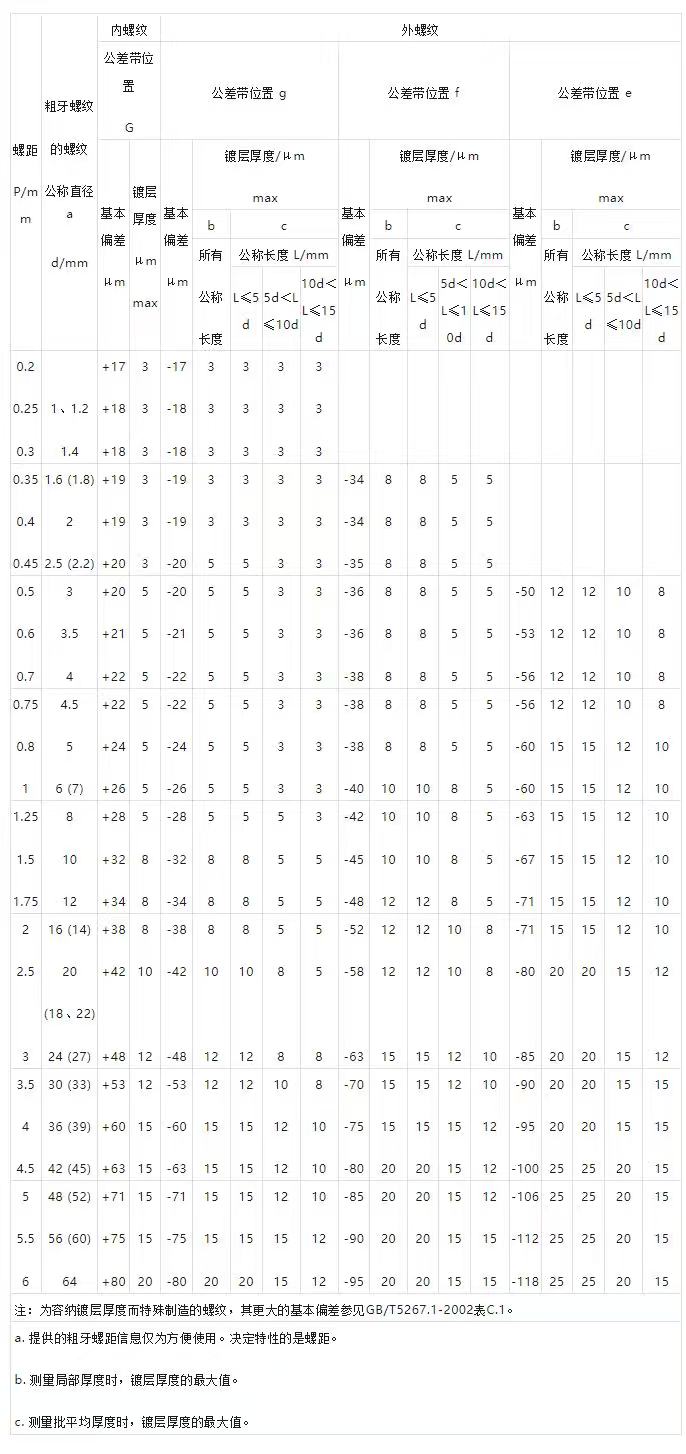

表2 普通螺纹镀层厚度的上偏差值

GB/T 5267.1-2002标准通过细化镀层厚度分级要求、明确螺纹公差带适配规则及检测流程，构建了覆盖镀层均匀性、耐蚀性及机械稳定性的完整技术框架。
