中温酸性纳米化学复合镀Ni—P—Zro2镀液

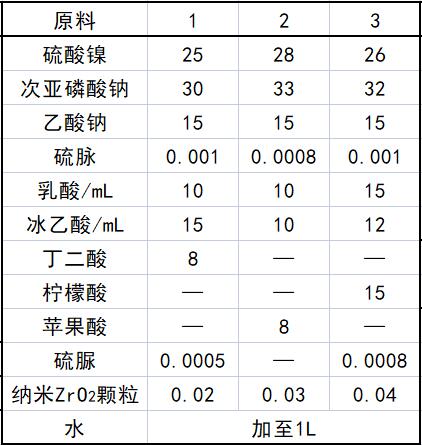

原料配比(g)

制备方法
    按镀液的体积分别称量出计算量的各种药品；离子水或蒸馆 水使固体药品完全溶解、黏稠液体药品稀释成稀溶液，注意操作用水量控制 在配置溶液体积的3/4左右，不能超过规定体积。将完全溶解的络合剂、缓 冲剂及其他添加剂在搅拌条件下与主盐溶液混合。加人稳定剂，也可在最后加入。将另配制的还原剂溶液在搅拌条件下与主盐和络合剂等溶液混合。用1 : 1氨水或稀碱液调整pH，稀释至规定体积。必要时过滤。

原料配伍
    本品各组分配比范围为(g)：硫酸镍25～30、次亚磷酸钠25～35、乙酸钠12～18、硫腺0.0005～0.0013、乳酸15～25mL、冰乙酸15～25mL、有机酸5～10、纳米ZrO₂颗粒0.02～0.04、水加至1L。

    有机酸为柠檬酸、丁二酸和苹果酸。

    周期实验的添加配方为：以上所述的基础镀液配方为基础，操作条件为次亚磷酸钠与硫酸锦的添加质量比为1.1~1.3,每60min对镀后液进 行锦离子浓度的测定并按锦离子的消耗量添加浓缩液，其浓缩液是按上述基础镀液配方中的乙酸钠、硫豚、乳酸、冰乙酸、有机酸的10倍浓度进行配制的，添加比例按开缸液体积的8%～16%，其纳米ZrO₂颗粒的添加为原来用量的10%～25%，施镀温度为70～75℃，pH为4.5～5.2。

产品应用
    本品主要应用于航空航天、机械电子、计算机、汽车和医疗器械领域。

    施镀：将配好的镀液放入恒温水浴中加热到75℃，用分析天平称取所需质量的纳米ZrO₂颗粒，放人镀液中，用搅拌器预搅拌30min，转速设定为400r/min，使第二相颗粒充分分散。然后将称量好的试样用细铝丝拴好，并做好标记，经前处理后，悬挂在镀液中央，根据对镀层厚度的需要不同调整施镀时间，本工艺适合各种金属、陶瓷、金刚石等材料表面的化学复合镀处理。

产品特性
    本品镀速高，可以与高温镀液体系相婉美；镀液稳定性好，镀液寿命大于10个周期，其镀液稳定性达到1200s以上（用氣化把做测试），稳定常数为96%以上；而且镀层综合性能也较好，磷含量稳定，镀层的耐蚀性均达到200s以上，硬度均达到680HV以上。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
