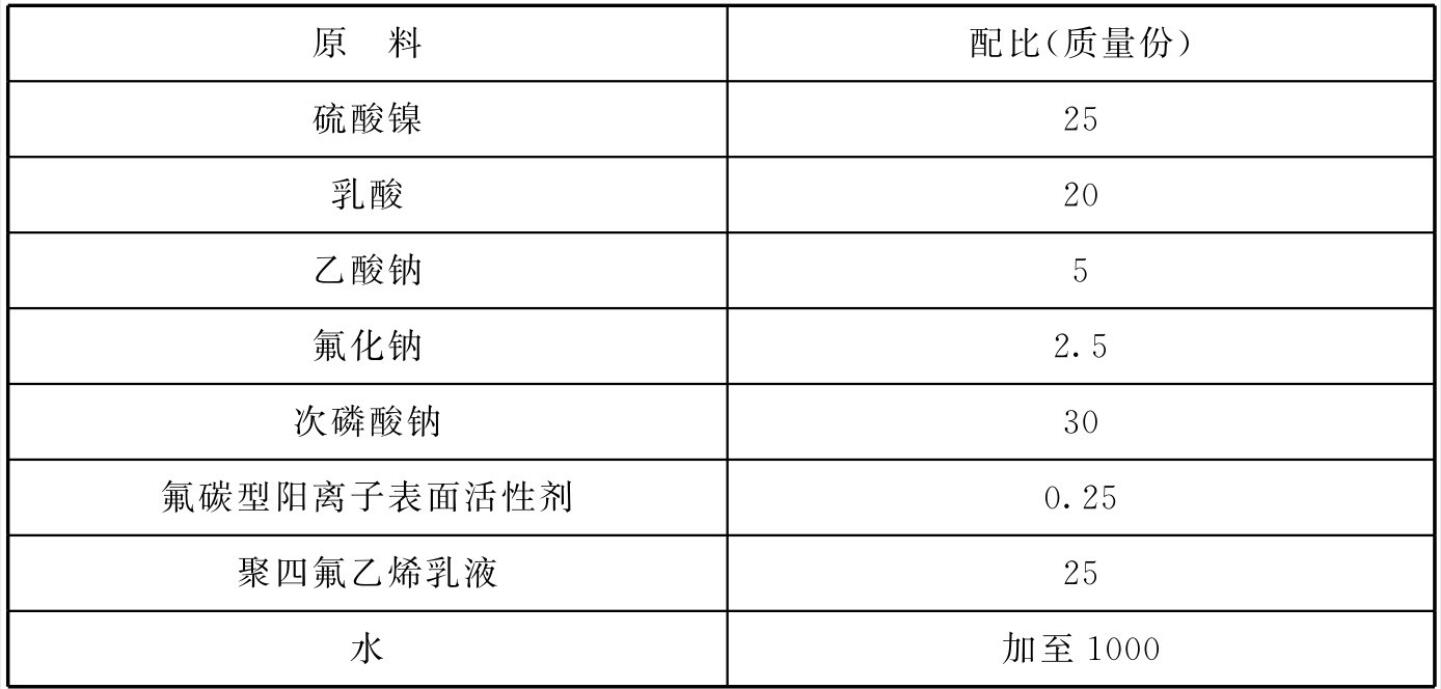

原料配比(g/L)
[制备方法]
首先在去离子水中将硫酸镍、次磷酸钠、乳酸、乙酸钠、氟化钠溶解混合，再用氨水调整溶液的pH值为4.6~5.2,然后将氟碳型阳离子表面活性剂和聚四氟乙烯乳液混合，充分搅拌后，缓慢加入到上述镀液中并充分搅拌，然后使镀液温度缓慢升高。
[原料配伍]
本品各组分质量份配比范围为:硫酸镍20~30、乳酸15～25、次磷酸钠20～35、乙酸钠4～8、氟化钠2～4、氟碳型阳离子表面活性剂0.2～0.4、聚四氟乙烯乳液15～30,水加至1000。
[产品应用]
本品主要应用于化学镀镍磷合金。
[产品特性]
这种在化学镀镍磷合金镀层表面均匀接枝具有阳离子选择透过性能的磺酸和羧酸官能基团的γ射线预辐照/化学接枝技术，具有操作简单、接枝均匀等优点，提高了常规化学镀镍磷合金镀层耐氯化钠介质腐蚀的性能，改善了镍磷合金镀层抗局部腐蚀的性能。该发明实现了镍磷合金镀层有效抑制和减缓侵蚀性氯离子的迁移渗透，有效消除了腐蚀介质中氯离子对金属材料存在的腐蚀危害，提高了镍磷合金镀层抗氯离子点蚀、隙缝腐蚀和晶间腐蚀的性能，拓展了镍磷合金镀层在石油化工、电子计算机、设备制造和印刷等领域的应用。
本文转载自《化学镀液 配方与制备(一)》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
