中温酸性纳米化学复合镀Ni—P—Al2O3镀液

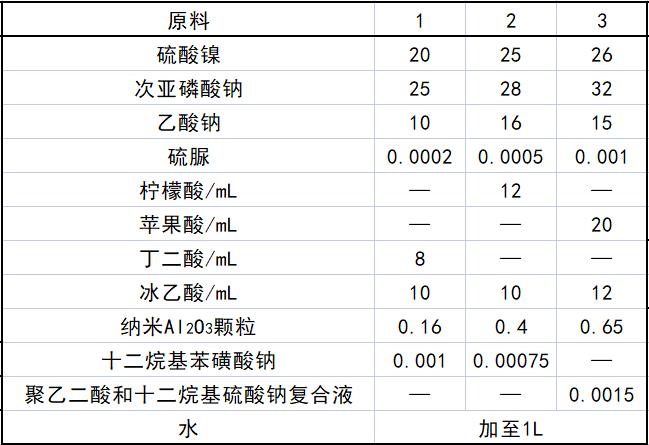

原料配比(g)

制备方法
    按镀液的体积分别称量出计算量的各种药品；离子水或蒸馆水使固体药品完全溶解、黏稠液体药品稀释成稀溶液，注意操作用水量控制在配置溶液体积的3/4左右，不能超过规定体积。将完全溶解的乙酸钠、硫豚、冰乙酸、有机酸在搅拌条件下与主盐溶液混合，将另配制的还原剂溶液在搅拌条件下与上述溶液混合。加人稳定剂。用1 : 1氨水或稀碱液调整pH，稀释至规定体积。必要时过滤。

原料配伍
    本品各组分配比范围为（g）：硫酸镍20～30、次亚磷酸钠20～35、乙酸钠10～20、硫豚0.0001～0.001、有机酸5～25mL、冰乙酸15～30mL、纳米AlzO3颗粒0.1～0.8、表面活性剂0.0005～0.0015、水加至1L。

    有机酸为丁二酸、苹果酸、柠檬酸、丙二酸的一种或若干种的混合物。

    表面活性剂为聚乙二酸、十二烷基苯磺酸钠、十二烷基硫酸钠的一种或若干种的混合物。

    周期实验的添加配方为：次亚磷酸钠与硫酸锦的添加质量比为1.1～1.4，每60min对镀后液进行锦离子浓度的测定并按锦离子的消耗量添加浓缩液，其浓缩液是按上述基础镀液配方中的乙酸钠、硫豚、冰乙酸、有机酸的10倍浓度进行配制的，添加比例按开缸液体积的5%～15%，其纳米Al₂O₃颗粒的添加为原来用量的10%～20%，施镀温度为70～75℃，pH值4.5～5.2。

产品应用
    本品主要应用于航空航天、机械电子、电子工业和汽车工业领域。

产品特性
    镀速高，可以与高温镀液体系相媳美；镀液稳定性好，镀液寿命大于8个周期，其镀液稳定性达到1000s以上（用氯化把做测试），稳定常数为96%以上；而且镀层综合性能也较好，镀层的耐蚀性均达到120s以上，硬度均达到720HV以上。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
