化学镀镍磷合金镀液(1)

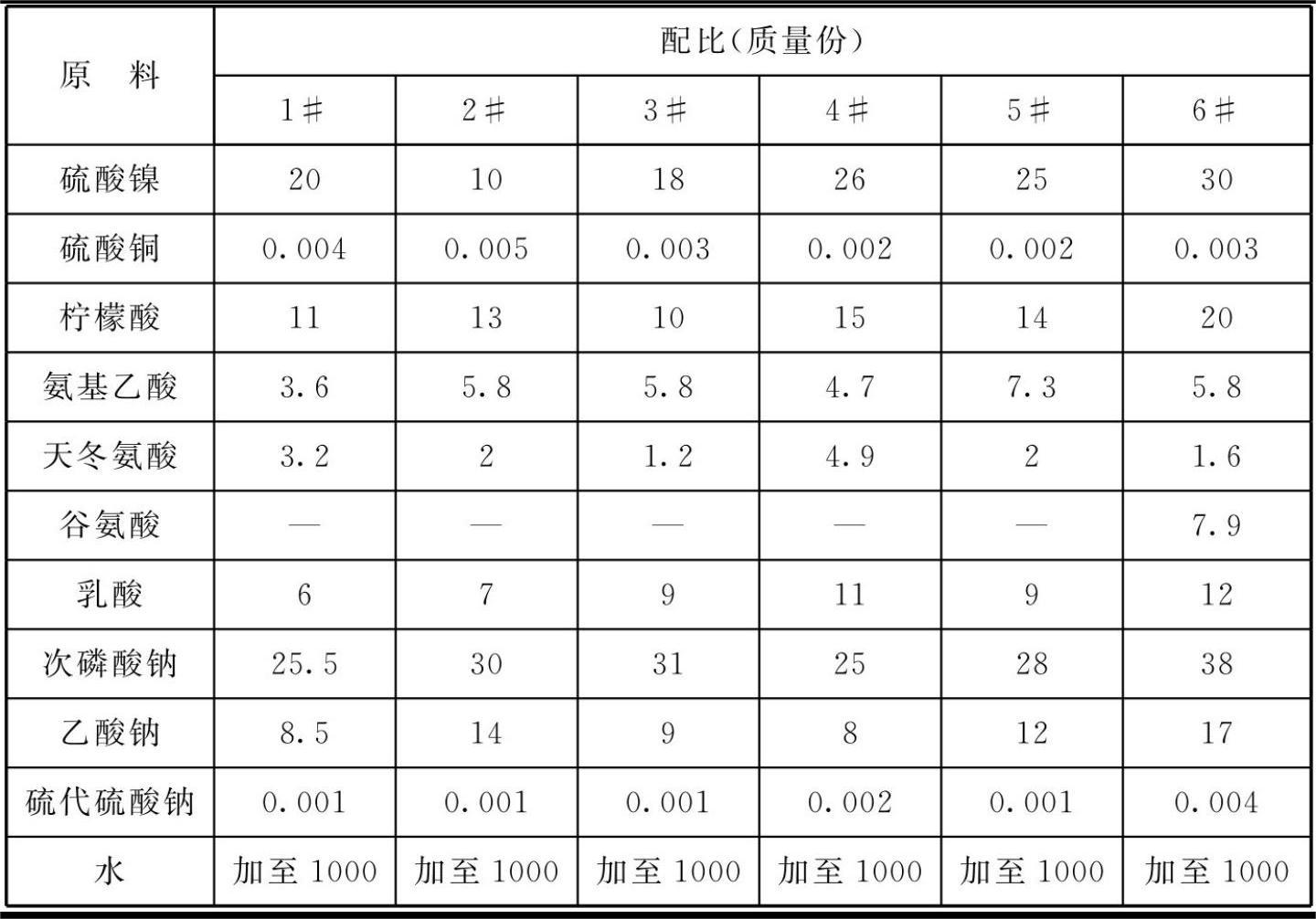

原料配比(g/L)
[制备方法]

    (1)取硫酸镍、硫酸铜、柠檬酸、氨基乙酸、 天冬氨酸、谷氨酸、乳酸，加水溶解配成600mL溶液，此为A液。

    (2)取次磷酸钠、乙酸钠和硫代硫酸钠，加水溶解配成300ml溶液，此为B液。

    (3)将B液缓慢加入A液中得到C液，用氢氧化钠溶液调节C液pH值至4.6,加水至1000mL即得所需镀液。

[原料配伍]
    本品各组分质量份配比范围为：硫酸镍10～30、次磷酸钠20～40、乙酸钠5～20、复合络合剂12～60、复合稳定剂0.002～0.01,水加至1000。

    所述复合络合剂由氨基乙酸、柠檬酸、乳酸、天冬氨酸(或谷氨酸、或天冬氨酸和谷氨酸两者的混合物)组成，各组分在每升镀液中的含量为：柠檬酸5～20、氨基乙酸1～10、乳酸5～20、天冬氨酸(或谷氨酸或天冬氨酸和谷氨酸两者的混合物)1～10。

    所述复合稳定剂由硫代硫酸钠和硫酸铜组成，各组分在每升镀液中的含量为：硫代硫酸钠0.001～0.005、硫酸铜0.001～0.005。

[产品应用]
    本品具体镀覆工艺是：将碳钢基片浸入化学除油溶液除去油污，水洗，超声波清洗，水洗，浸入10%～15%盐酸溶液中酸洗除锈，水洗，放入本品的镀镍磷合金镀液中在83～95℃下浸镀，水洗，吹干。

[产品特性]
    本镍磷合金镀液稳定性好、镀速快、寿命长、镀层成分稳定，镀液不含金属铬，不仅可在工业上大量应用，也可在民用产品上广泛使用，同时采用本品镀液和镀覆工艺制备的镍磷合金层具有良好的耐蚀性，所得镀层磷含量在8%～12%之间。盐雾试验中，30μ m厚的镀层经600h试验后完全无锈蚀，仍有金属光泽。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
