制备高硬度化学镀Ni—P—SiC 镀层的环保镀液

原料配比(g)

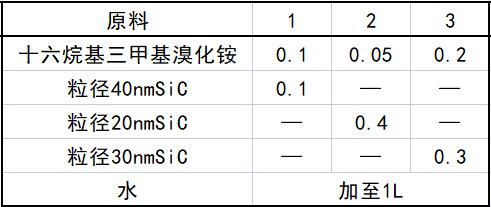

1．SiC分散液

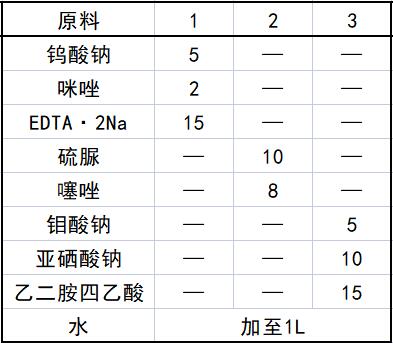

2．稳定剂

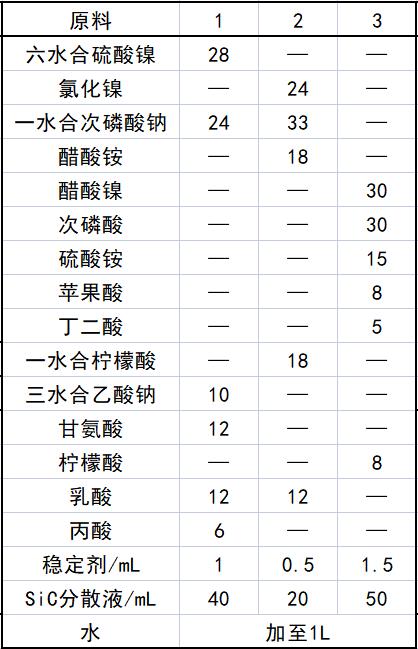

3．环保镀液

制备方法
    将十六烷基三甲基溴化铵、粒径为20～40nmSiC，装入盛入1L去离子水的烧杯中，用磁力搅拌器强力搅拌润湿5～30min，再超声波分散1～2h，再磁力搅拌均匀5～30min，得到SiC分散液1L。

    将钨酸钠、咪唑和EDTA·2Na装入盛有去离子水的烧杯中，高速磁力搅拌至全部溶解，用去离子水体积定容至1L，得到稳定剂溶液1L。

    将镍盐、还原剂、缓冲剂、络合剂、稳定剂装入盛有去离子水的烧杯中，高速磁力搅拌至全部溶解，再加入SiC分散液40mL，高速磁力搅拌10～40min，用浓氨水调节pH至8.0～10.0，用去离子水体积定容至1L，得到本品制备高硬度化学镀Ni—P—SiC镀层的镀液1L。

原料配伍
    本品各组分配比范围（g）如下。镍盐24～30、还原剂24～33、缓冲剂10～18、络合剂20～30、稳定剂0.5～1.5mL，纳米碳化硅分散液20～50mL和调节镀液pH为8～10的调节剂，水加至1L，分散液每升含分散剂0.05～0.2，纳米碳化硅0.1～0.4和其余为水。

    化学镀Ni-P镀液可以是现有技术中使用的次磷酸或其盐为还原剂的化学镀镍液，含有该类镀液通常使用的镍盐、还原剂、缓冲剂、络合剂和pH调节剂。

    镍盐可以是硫酸镍、氯化镍或醋酸镍等，还原剂可以是次磷酸或其盐如一水合次磷酸钠等，缓冲剂可以是醋酸钠、醋酸铵或硫酸铵等，络合剂可以是丁二酸、柠檬酸、乳酸、丙酸、苹果酸、甘氨酸等中的两种或两种以上的混合物，稳定剂可以是每升中含硫脲、咪唑、噻唑、钨酸钠、亚硒酸钠、钼酸钠、碘酸钾、乙二胺四乙酸或其盐等中的两种或两种以上混合物18～40，其余为水，最好每升稳定剂中含有钨酸钠4～9、咪唑2～9和乙二胺四乙酸或其盐5～20，其余为水，镀液pH调节剂是氨水、氢氧化钠、氢氧化钾或碳酸钾等；纳米碳化硅的粒径最好是20～40nm，分散剂可以是阳离子表面活性剂如十六烷基三甲基溴化铵等。

产品应用
    本品主要应用于制备高硬度、高耐磨性的模具、刀具、量具，和冶金、纺织、化工、机械、航空、航天及能源等行业中使用的动轴承，并可满足出口欧盟、美国及日本的化学镀工件加工需要。

产品特性

    本品所有原料均不含重金属，所采用的纳米碳化硅粉体纯度高、粒径小、分布均匀，硬度达到4500HV，仅次于金刚石，同时具备耐磨性高、自润湿性能良好、热传导率高、热膨胀系数低及高温强度大等特点，而且还具有良好的吸波性能。因此得到的化学镀镀液不但对环境友好，而且制成的镀层的硬度在镀态达到900～1000HV（550HT115），热处理后镀层的硬度接近1300～1400HV（1200HT115），具备了硬度超越电镀硬铬和化学镀Ni-P合金的优越性能，并继承了化学镀的均镀性能，镀层不受基体材料的复杂外形的影响，镀后都保持材料的形状和比例，省去了电镀制备的后续打磨程序。同时镀液所有成分均可采用国产原料，使得镀液成本大幅度降低。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
