制备高温自润湿复合镀层的化学镀液

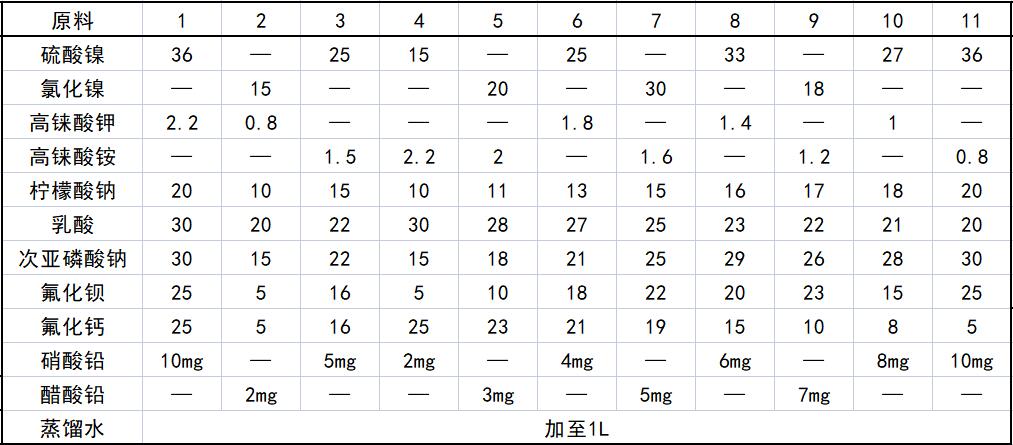

原料配比(g)

制备方法
    取硫酸镍或氯化镍、高铼酸铵或高铼酸钾、柠檬酸钠、乳酸、次亚磷酸钠、硝酸铅或醋酸铅，分别用少量水溶解。

    取氟化钡、氟化钙，经酸液清洗干净后，用阳离子和非离子表面活性剂对其作亲水和荷正电表面处理对其进行表面处理，方法同现有技术。

    将上述各组分混合成均匀的溶液。

    用酸（例如1mol／L盐酸等）调pH至4～7，加水（较好的是蒸馏水或去离子水）至1L。

原料配伍
    本品各组分配比范围为（g）：硫酸镍或氯化镍15～36、高铼酸铵或高铼酸钾0.8～2.2、柠檬酸钠10～20、乳酸20～30、次亚磷酸钠15～30、氟化钡5～25、氟化钙5～25、硝酸铅或醋酸铅2～10、水加至1L。

产品应用
    本品主要应用于化学镀。使用其制备高温自润滑复合镀层的化学镀方法是：将镀件表面清洁和活化处理后，再将镀件置于上述的化学镀液中，在pH为5～7、温度85～95℃下浸镀10～60min；浸镀过程中将化学镀液每搅拌1min间歇3min。

产品特性
    采用本品，在机械零件下表面形成的镍铼磷／氟化钡十氟化钙复合镀层，可以有效提高机械在超高温（≥500～900℃）工作环境下的表面减摩耐磨性能，特别适用于汽轮机叶片、喷气发动机等在高温条件下使用的要求有一定自润滑性能的机械设备。

    镍铼磷／氟化钡＋氟化钙复合镀层有效克服了镍磷／氟化钙镀层在超高温环境下工作寿命短的缺陷、使机械设备在超高温环境下的工作寿命明显延长。

    本品组成和工艺简单，制备工艺稳定、条件容易控制、镀层光亮致密、厚度均匀、结合力良好，实用性强。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
