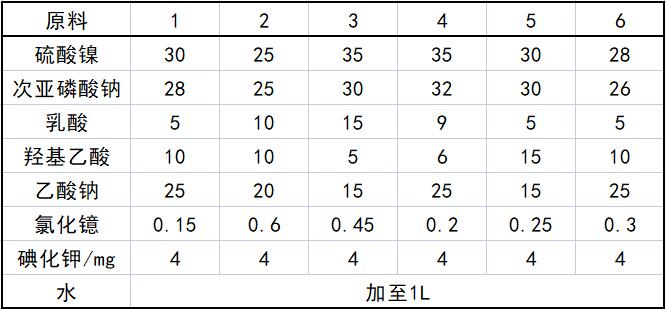

原料配比(g)
制备方法
(1)把乙酸钠、乳酸和羟基乙酸一起加入水溶解。
(2)把硫酸镍加水溶解。
(3)把溶液(2)倒入溶液(1)中，然后搅拌均匀。
(4)把次亚磷酸钠加适量的水溶解，然后在搅拌的状态下缓缓倒入溶液(3)中并搅拌均匀。
(5)把氯化镱或硝酸镱溶解并倒入溶液(4)中。
(6)加入碘化钾溶液。
(7)加蒸馏水或去离子水至规定体积，并搅拌均匀。
(8)过滤。
原料配伍
本品各组分配比范围为(g)：硫酸镍25～35、次亚磷酸钠25～32、乳酸5～15、羟基乙酸5～15、乙酸钠15～25、氯化镱0.15～0.45或硝酸镱0.2～0.6、碘化钾3～5mg、水加至1L。水为蒸馏水或去离子水。
产品应用
本品主要应用于化学镀镍。使用方法是：先用5％～10％的氢氧化钠溶液或5％～10％的稀硫酸溶液把化学镀镍磷液的pH调节至4.5～6，最佳的pH为4.5～5.5，然后将镀液加温至80～95℃，最佳恒定温度为85～92℃，把经除油和活化的零件浸入镀液中，即可得到镀层。
产品特性
镀液配方中微量添加稀土镱，使镀液既高速又稳定，而且从此配方得到的镀层具有优异的耐蚀性，镀层未经热处理即有较高的显微硬度，热处理后有很高的显微硬度，因此镀层的应用领域很广。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
