铁基粉末冶金制品的化学镀镍液

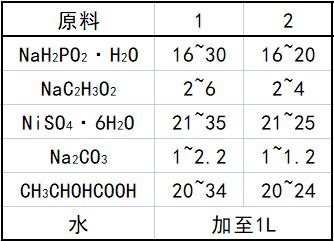

原料配比(g)

制备方法
    先将NaH₂PO₂ · H₂O、NaC₂H₃O₂置于50～85℃的200g 温水中溶解并搅拌均匀，然后再加入NiSO₄ · 6H₂O搅拌溶解均匀后加入余量的水，最后加入Na₂CO₃、CH_зCHOHCOOH，将化学镀液的pH调 节到5～6.5，经过滤纸过滤即成。

原料配伍
    本品各组分配比范围为(g)：NaH₂PO₂ · H₂O为16～30、NaC₂H₃O₂为2～6、NiSO₄ · 6H₂O为21～35、Na₂CO₃为1～2.2、 CH₃CHOHCOOH为20～34、水加至1L。

产品应用
    本品主要应用于铁基粉末冶金制品的化学镀镍。

    化学镀镍工序是将经过表面粗抛、除锈、清洗、除油、酸洗活化工序后的铁基粉末冶金制品，置于所述的化学镀液中，在90～95℃温度下浸泡20～40min，然后经过清洗、精抛、清理工序后即完成在铁基粉末冶金制品表面镀上非晶态的Ni—P合金层。
    粗抛工序是将烧结后的铁基粉末冶金制品置于振动光饰机中，用规格为6mm的棕刚玉块作磨料，加上LX-18研磨剂100g和防锈剂50g及淹过磨料的清水量作为研磨介质，振动研磨20～30min。

    去锈工序是将生锈的铁基粉末冶金制品在浓度为5％～10％的常温稀盐酸溶液中浸泡15～30min。

    除油工序是将烧结后浸过机械油和经过精整的铁基粉末冶金制品先在340～380℃温度下将机械油烧除干净后置于60～80℃温度下浓度为20％的碱性金属水溶液中浸泡20min或是将烧结后未浸油的铁基粉末冶金制品直接置于60～80℃温度下浓度为20％的碱性金属水溶液中浸泡20min。

    酸洗活化工序是将铁基粉末冶金制品置于浓度为20％的常温盐酸中浸泡2～3min。碱液清洗工序是把化学镀镍好的铁基粉末冶金制品置于浓度为10％的Na₂CO₃溶液中浸泡5～10min。

    精抛工序是在高速旋转的涂有MgO抛光膏绒布轮上对铁基粉末冶金制品镀层表面进行抛光。

    清理工序是用棉布沾上轻质CaCO₃粉末擦净精抛时残留的抛光膏。

产品特性
    节省能源、生产成本低，整个镀覆过程只需要镀液加热即可。工艺过程无三废排放，用过的化学镀镍溶液经过滤后可再生利用。只要镀液能浸泡到的地方都能镀覆到，特别适合对复杂形状制品施镀。工艺稳定，操作容易。镀层有较好的附着强度、耐腐蚀性和稳定性。镀液组分原料价廉易得。


（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
