碳纤维的化学镀镍液

原料配比(g)

1．粗化处理液
氢氧化钠                30            水                加至1L

2．敏化处理液

氯化亚锡                30            水                加至1L

3．活化处理液

硝酸银                    40         氨水                适量
氢氧化钠                 25          水                 加至1L

4．还原处理液

次磷酸钠                 20          水                 加至1L

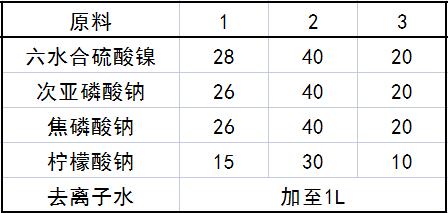

5．化学镀液

制备方法

    (1)粗化处理液的制备：在去离子水中加入氢氧化钠，搅拌均匀即可。

    (2)敏化处理液的制备：在去离子水中加入氯化亚锡，搅拌均匀即可。

    (3)活化处理液的制备：在去离子水中加入硝酸银、氢氧化钠、氨水，搅拌均匀即可。

    (4)还原处理液的制备：在去离子水中加入次磷酸钠，搅拌均匀即可。

    (5)化学镀液的制备：将各组分溶于去离子水中，搅拌均匀，添加氨水调节镀液pH为9.5～10.5，获得化学镀液。

原料配伍
    本品各组分配比范围为(g)：六水合硫酸镍20～40、次亚磷酸钠～40、焦磷酸钠20～40、柠檬酸钠10～30、去离子水加至1L。

产品应用
    本品主要应用于碳纤维的化学镀镍。其制备步骤如下。
    第一步：对基体的前处理

    (1)去胶工艺：将碳纤维先用马弗炉高温灼烧去胶；去胶条件：温度200～500℃，时间5～30min。

    (2)除油工艺：将步骤(1)中得到的碳纤维加入除油处理液无水乙醇中；除油条件：室温，功率500W的条件下，磁力搅拌分散反应30～60min后制得第一反应液；将第一反应液进行水洗获得第一产物，水洗条件为在室温条件下，将第一反应液用去离子水稀释，在每100mL第一反应液中加入800～1000mL去离子水进行稀释；沉降60～90min后将上层清液去除，重复2～3次后获得第一产物。

    (3)粗化工艺：将第一产物加入粗化处理液中；粗化条件为在室温、功率500W的条件下，磁力搅拌分散反应20～60min后制得第二反应液；将第二反应液进行抽滤获得第二产物，抽滤条件为在室温条件下，调节抽滤真空仪器的真空度为—0.1MPa，抽滤时间5～10min后获得第二产物。

    (4)敏化工艺：将第二产物加入敏化处理液中，敏化条件为在室温、功率500W的条件下，磁力搅拌分散反应20～60min后制得第三反应液；将第三反应液进行抽滤获得第三产物，抽滤条件为在室温条件下，调节抽滤真空仪器的真空度为—0.1MPa，抽滤时间5～10min后获得第三产物。

    (5)活化工艺：将第三产物加入活化处理液中，活化条件为在室温、功率500W的条件下，磁力搅拌分散反应30～180min后制得第四反应液；将第四反应液进行抽滤获得第四产物，抽滤条件为在室温条件下，调节抽滤真空仪器的真空度为—0.1MPa，抽滤时间5～10min后获得第四产物。

    (6)还原条件：在室温、功率500W的条件下，磁力搅拌分散反应4～6min后制得第五反应液；将第五反应液进行抽滤获得第五产物，抽滤条件为在室温条件下，调节抽滤真空仪器的真空度为—0.1MPa，抽滤时间5～10min后获得第五产物；将第五产物放入干燥箱中，在90℃的条件下干燥5h后，制得第六产物。

    第二步：化学镀处理

    (7)化学镀工艺：将第六产物放入化学镀液中，化学镀条件为温度70～90℃、功率500W的条件下，磁力搅拌分散反应60～120min后，静置3～5min制得第六反应液；将第六反应液进行抽滤获得第七产物，抽滤条件：在室温条件下，调节抽滤真空仪器的真空度为—0.1MPa，抽滤时间5～10min后获得第七产物；将第七产物放入干燥箱中，在90～110℃的条件下干燥4～5h后，制得第八产物，即在碳纤维表面包覆一层金属镍，完成对碳纤维的化学镀镍。

产品特性
    本品成本低，操作简单，可有效增强碳纤维的使用范围。主要是该方法无易挥发的有毒溶剂，本方法无用氢氟酸酸蚀步骤；而且价格便宜，避免使用氯化钯活化处理，而用硝酸银代替；工艺简单，可操作性强。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
