原料配比(g)
1．化学除油
氢氧化钠 60~80 硅酸钠 3~10
磷酸钠 20~40 水 加至1L
碳酸钠 20~40

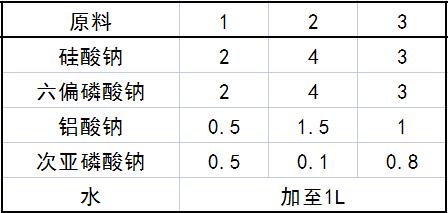

2．微弧氧化
3．活化液
盐酸(36％)／mL 50 水 加至1L
氢氟酸(40％)／mL 40

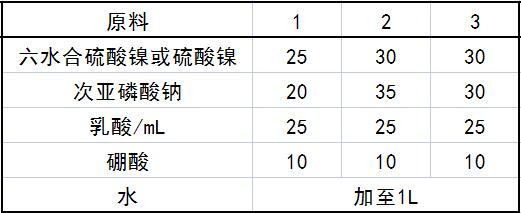

4．化学镀液
制备方法
将各组分溶于水，搅拌均匀即可。
原料配伍
本品各组分配比范围为(g)：化学除油包括：氢氧化钠 60～80、磷酸钠20～40、碳酸钠20～40、硅酸钠3～10、水加至1L。
微弧氧化包括：硅酸钠2～4、六偏磷酸钠2～4、铝酸钠0.5～1.5、 次亚磷酸钠0.5～1、水加至1L。
活化液包括：盐酸(36％)50mL、氢氟酸(40％)40mL、水加至1L。 化学镀液包括：六水合硫酸镍25～30、次亚磷酸钠20～30、乳酸 24～26mL、硼酸9～10、水加至1L。
产品应用
本品主要应用于钛合金化学镀镍前处理。
产品特性
本品能在钛合金表面上得到结合力强、硬度高、耐蚀性 能优越的化学镀镍膜层，根据GB/T 5270镀层结合力测试方法，钛合金 微弧氧化后的化学镀镍膜层做划格法测试的实验表明，镀镍膜层完整，无 任何剥落和起皮现象。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
