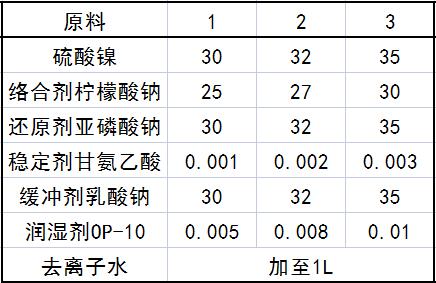

原料配比(g)
制备方法
将各组分溶于去离子水中，搅拌均匀即可。
原料配伍
本品各组分配比范围为（g）：硫酸镍30～35、络合剂柠檬酸钠25～30、还原剂亚磷酸钠30～35、稳定剂甘氨乙酸0.001～0.003、缓冲剂乳酸钠30～35、润湿剂OP-10为0.005～0.01、去离子水加至1L。
产品应用
本品主要应用于机电、材料、冶金、石化、航空航天等行业。
采用上述化学镀镍溶液进行镁合金表面化学镀镍的具体步骤如下。
(1)表面阳极极化：将镁合金件表面进行抛光、打磨、脱脂，然后放入温度为80～90℃、pH为5～6的上述化学镀镍溶液中，以待镀镁合金件为工作电极，即阳极，对阴极为不锈钢板，饱和甘汞电极为参比电极，施加-0.5～-0.7V的电位极化30～120s。
(2)化学镀镍：撤去外加电压，对上述阳极极化的镁合金件直接在上述化学镀镍溶液中进行化学镀镍，施镀15～25min，得到致密光亮的镀层，镀层厚度2~7μ。
(3)水洗干燥：取出经过施镀的镁合金件，用去离子水冲洗、漂洗并自然风干。
产品特性
不需经过传统方法中的铬酸浸渍和氢氟酸活化处理，以及硝酸和氟化钠钝化处理，减少了对环境的污染，降低了对操作人员的健康影响。
不需要经过浸锌或钝化处理，工艺简化，成本降低。
膜层均匀致密，抗冲击力强，抗腐蚀性好，具有良好光亮的外观。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
