镁合金表面化学镀液

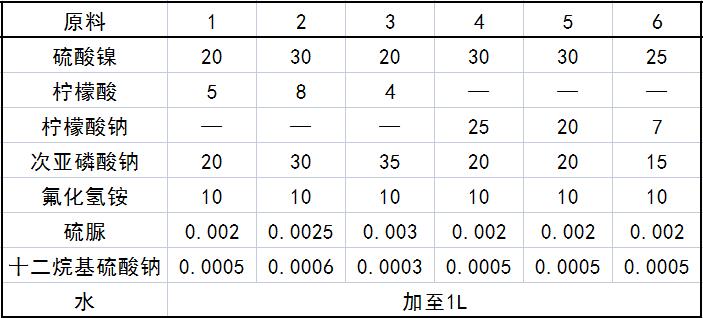

原料配比(g)

1、2、3为中性，4、5、6为酸性化学镀液；

制备方法
    先将各组分分别用少量水溶解，然后混合稀释至1L，用浓氨水调节pH。1～3号将pH调至7.0，即得中性化学镀液。4～6号将pH调至4.5，即得酸性化学镀液。

原料配伍
    本品各组分配比范围为（g）：主盐硫酸镍20～35、还原剂亚磷酸钠15～30、络合剂柠檬酸4～8或柠檬酸钠7～25、浓度为405的氢氟酸7～12mL、防腐剂氟化氢铵8～15、稳定剂硫脲0.0015～0.003、表面活性剂十二烷基硫酸钠0.0003～0.0006、水加至1L。

产品应用
    本品主要应用于镁合金表面化学镀，工艺如下。

    (1)先将镁合金部件用直径为6mm的滚铬15钢珠高速喷丸45～60min对其进行表面纳米化处理，再将其放入浓度为2％～4％的氢氧化钠、2％～4％的碳酸钠和1％～3％的磷酸钠的混合液中处理2~3mmin，工 作温度为50～70℃，然后用超声波或水清洗。

    (2)再在浓度为10％的硝酸中浸0.5～2min，然后在水中清洗。

    (3)将(2)处理后的镁合金部件浸入氢氟酸活化液中10～45s，然后用超声波或水清洗。

    (4)最后将(3)处理后的镁合金部件进行化学镀镍，先在pH为6.5～7.0的中性镀液中浸入20～30min，取出用水冲洗，后再放入酸性镀液中进行化学镀，然后用超声波或水清洗干净，烘干。

产品特性
    将表面纳米化技术引入到镁合金化学镀前期处理中，显著提高镁基体表面的活性，解决镁合金难于起镀的问题，对于某些系列的镁合金甚至可以省去活化这一前处理步骤，并可以降低化学镀温度，做到节能的低温化学镀。

    本品在化学镀过程中加了一道中性镀液中施镀的工序，减少了镀液对镁合金基体的腐蚀，并且改变了化学镀镍层的结构，有效地解决了化学镀镍高空隙率的问题。

    采用本品制得的化学镀镍层微粒细小，膜层均匀致密，硬度高耐磨性好，同时具有优良的抗腐蚀性能，具有良好的金属外观。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
