低温化学镀镍液

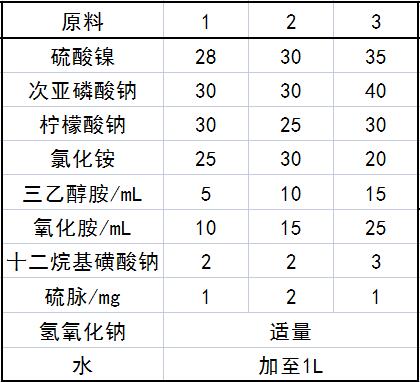

原料配比(g)

制备方法

    (1)取硫酸镍、亚磷酸钠、柠檬酸钠、氯化铵、三乙醇胺、氧化胺、十二烷基磺酸钠、硫脉、氢氧化钠，分别用少许水将其分别溶解。

    (2)将溶解的硫酸镍溶液倒入氯化按溶液中混合均匀。

    (3)再将柠檬酸钠、三乙醇胺、氧化胺、十二烷基磺酸钠、硫豚溶液依次倒入步骤(2)所得的混合溶液中，并将其混合均匀。

    (4)加入亚磷酸钠溶液，混合均匀。

    (5)用蒸馆水将步骤(4)所得的溶液稀释到计算体积，并用氢氧化钠溶液调节镀液pH至11。

原料配伍
    本品各组分配比范围为(g)：硫酸镍20～35、次亚磷酸钠25～45、柠檬酸钠25～45、氯化铵25～45、三乙醇胺5～20mL、氧化胺5～30mL、十二烷基磺酸钠1～5、硫尿1～8mg、水加至1L、加入适量氢氧化钠调整pH到8~12。

产品应用 本品主要应用于金属、非金属的化学镀镍。过程如下。

    (1)将工件按常规电镀前处理进行除油、除锈处理；非金属材料要进行粗化、敏化、活化等前处理。

    (2)将处理完毕的工件浸人镀液中，对于比锦稳定的金属需用铁等活泼金属进行触发。

产品特性
    镀液在常温下即可施镀，在20～70℃的较宽温度范围内均可得到满意的镀层。镀液稳定，镀层均匀、光亮。本镀液采用氧化胺、氯化按及三乙醇胺作为络合剂，镀液稳定；硫豚作为稳定剂，添加十二烷基磺酸钠后在综合作用下可得到均匀光亮的镀层。污染小。本镀液中无其他重金属杂质，用氢氧化钠来调节pH，无氨气污染。

    本品由于具有镀液稳定、镀层均匀、光亮，施镀温度范围广、可以低温施镀等特点，适合金属及非金属的表面加工，尤其适用于高温时易变形、对工件精度要求高的工件进行表面防护及装饰性处理。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
