氨化铝陶瓷表面化学镀镍液

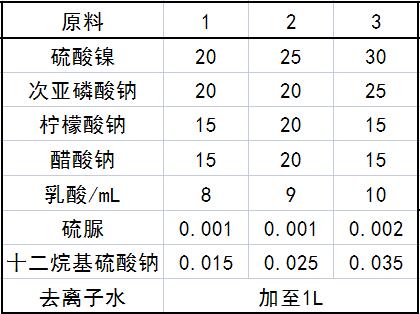

原料配比(g)

制备方法

    (1)准确称取所需质量的硫酸镍、次亚磷酸钠、柠檬酸钠、醋酸钠、硫腺、十二烷基硫酸钠，量取所需体积的乳酸，分别用少量去离子水充分溶解。

    (2)加入顺序为先将硫酸镍溶液缓慢加入柠檬酸钠溶液中,再加入完全溶解的次亚磷酸钠溶液，最后依次加入醋酸钠、硫豚、十二烷基硫酸钠、乳酸。

    (3)用酸或碱调整溶液的pH至4.0～6.0，过滤溶液。

    (4)加温至70～90℃，温度达到所需值并恒定后，放人基片进行化学镀镍。

原料配伍 本品各组分配比范围为(g)：硫酸镍20～40、次亚磷酸钠20～30、柠檬酸钠15～20、醋酸钠10～30、乳酸8～10mL、硫豚0.001～0.002、十二烷基硫酸钠0.015～0.05、去离子水加至1L。

产品应用 本品主要应用于氢化铝陶瓷表面化学镀镍。氮化铝陶瓷表面化学镀锦的方法，具体步骤如下。

    (1)机械打磨：机械打磨氮化铝表面，去除氧化层，并形成具有一定粗糙度的表面。

    (2)清洗除油：用丙酮和去离子水清洗氮化铝表面。

    (3)粗化：用强酸或强碱溶液浸泡粗化氮化铝表面，并彻底清洗干净粗化后的氮化铝陶瓷。

    (4)敏化→活化：首先用氯化亚锡配制成氯化亚锡溶液，再用氯化把配制成氯化把溶液；用配制的氯化亚锡溶液室温下敏化经上述步骤(1)～(3)制得的氯化铝基片5～10min，再用氯化钯溶液室温下活化5～10min。

    (5)配制化学镀镍溶液：称取一定质量的硫酸镍、次亚磷酸钠、柠檬酸钠、醋酸钠、硫尿、十二烷基硫酸钠，量取所需体积的乳酸，分别用少量去离子水充分溶解，用酸或碱调整溶液的pH至4.0～6.0，过滤溶液。

    (6)将制备好的化学镀锦溶液加温至70～90℃，温度恒定后，放人经敏化和活化后的氯化铝基片进行化学镀镍，完成镀镍后取出氮化铝片并烘干。

产品特性 本品加人了一定量的表面活性剂，排除了在镀锦过程中产生的、附着在陶瓷表面的氢，得到纯净、致密、结合强度高的镍—磷镀层，其耐高温性能更好。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
