汽车铝轮毂经表面处理后，不仅提高工件的颜值，还延长其使用寿命，在对其进行表面处理期间，做好前处理是关键，酸浸蚀是除去经碱蚀后表面形成的黑膜及硅、镁等元素，以保证表 面呈均匀的富铝状态，同时起抛光作用，浸锌的是使铝表面沉积一层金属锌置换层，既可防止自然氧化 膜再生，又能增加镀层与基体的结合力。而浸锌镍，镀层更均匀、细致，与基体结合力更好。我们不妨来看看汽车铝轮毂前处理的配方知识吧！

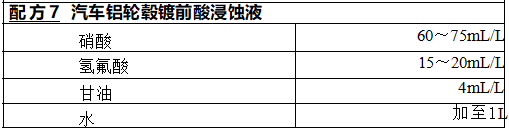

工艺条件：温度室温，时间15～30s。
酸浸蚀目的是除去经碱蚀后表面形成的黑膜及硅、镁等元素，以保证表 面呈均匀的富铝状态，同时起抛光作用。酸浸蚀液中必须加氢氟酸，以消除 硅化物的挂灰。

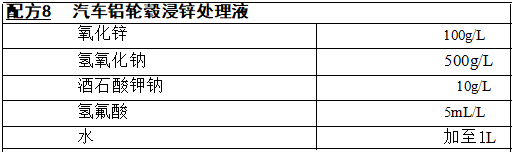

工艺条件：温度室温，时间30～60s。
浸锌主要目的是使铝表面沉积一层金属锌置换层，既可防止自然氧化 膜再生，又能增加镀层与基体的结合力。

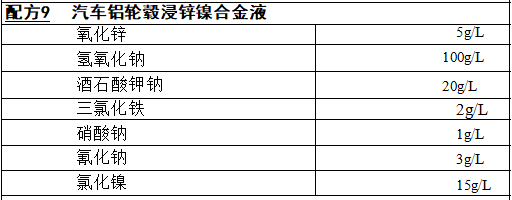

工艺条件：温度常温，时间30～40s。
经过浸锌镍，镀层更均匀、细致，与基体结合力更好。溶液中镍离子呈 较稳定络合离子，沉积在铝表面，得到更薄更均匀的含6%镍的锌镍合 金层 。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
