在金属表面处理的 “镀层家族” 里，化学镀镍铁磷液、化学镀镍铜磷液、镀镍钴液堪称各具绝活的 “高手”。它们不用通电就能镀出均匀致密的镀层，分别在耐磨、导电、抗腐蚀等方面各有专长，广泛适配电子、机械、汽配等多领域的表面强化需求。我们不妨来看看它们的配方知识吧！

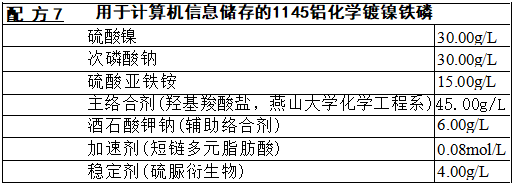

工艺条件：温度90℃,pH 值为11,装载比1~1.5dm²/L。
本工艺以冷轧板1145铝为基体，化学镀镍铁磷合金，具有镀液稳定、镀 层性能良好、镀速高(由6μm/h提高至20μm/h)、成本低廉等特点。三元镍 铁磷合金表现出优异的软磁特性，这些合金制作的高速开关广泛应用于计 算机中的信息存储。
化学镀镍铜磷合金镀层首先具有良好的耐磨性和耐蚀性，且经过热处 理可获得较高硬度；其次合金电导率高，有良好的导电性；此外镍铜磷镀层
有极低的残磁性能。因此，化学镀镍铜磷广泛用于金属材料表面防护，磁盘 生产，以及用作电磁屏蔽层等。

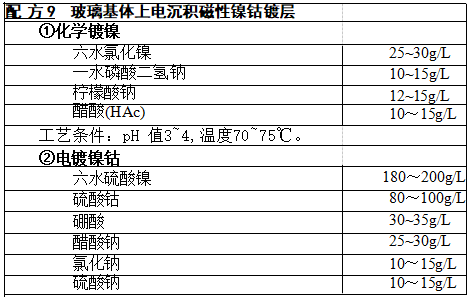

工艺条件：pH 值3.5～4.5,温度45~50℃,电流密度2～3A/dm²。
工艺流程：试样打磨 → 除油(40%NaOH)→ 水洗 → 粗化(HF:H₂SiF₆ :
H₂O=1:1:3)→ 水洗 → 敏化(10g/L SnCl₂+25mL/L HCl)→水 洗 → 活 化 (0.5g/L PdCl₂+2.5mL/LHCl)→水洗 → 化学镀镍 → 电镀镍钴 → 水洗 → 热 风吹干 。
在玻璃基体上电沉积的镍钴合金镀层均匀、致密、结合力好。镀层的钴 质量分数达85%。该镀层在0 . 5mol/L 的 H₂SO₄ 和 5 % NaCI( 醋 酸 调 节 pH=3) 溶液中的耐腐蚀性与1Cr18Ni9Ti不锈钢相当，具有较好的耐腐蚀性 能。该镀层具有良好的磁性能，可用于光学磁盘如CD、CD-ROM 等 。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
