印刷线路板想兼具超耐磨、强抗腐与多功能性能？镀铑液可镀出维氏硬度 600HV 以上的硬铑层，耐磨性能提升 5 倍；复合金属层液能提升 30% 导电稳定性，它们为电路板高品质与耐用性护航。我们不妨来看看它们的配方知识吧！

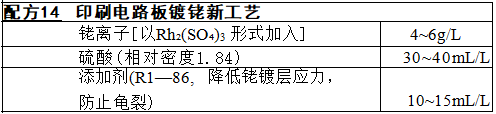

工艺条件：温度35~45℃,电流密度0.5~0.8A/dm², 阳极薄铂板，阴极 移动或搅拌，阴极与阳极面积比为1.0~1.5。
工艺流程：去污粉刷洗 → 上挂具 → 二次清水逆流漂洗 → 活化(1:1盐 酸) → 流水清洗 → 镀半光亮镍 → 二次水洗 → 活化(5%~10%硫酸) → 二次 蒸馏水漂洗 → 镀铑(带电下槽) → 蒸馏水漂洗 → 热蒸馏水(60～70℃)烫 洗 → 吹干 → 下挂具 → 检验 → 成品。
湘潭电机厂用本工艺镀铑，镀层具有外观白亮、反光率高、接触电阻小、
硬度高、耐磨耐蚀等特点，除用于印刷电路板，还用于银防变色及珠宝首饰 等领域。

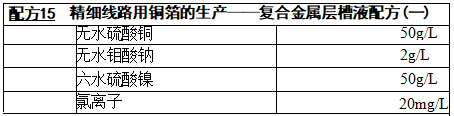

工艺条件：电流密度3A/dm³，处理时间8s,pH 值2.5,槽液温度30℃。
采用12μm 的电解铜箔，毛面粗糙1.5 μm, 用10%的硫酸溶液酸洗60s,再进行水洗，形成的细线形态非常好，均没有铜粒残留在基材底板上，因此，
对高密度电路板来说，采用精细线路用铜箔将是最佳的选择。
工艺条件：电流密度3A/dm², 处理时间8s,pH 值2.0,槽液温度30℃。 步骤与使用效果与配方15相同。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
