你知道陶瓷、玻璃也能玩转 “金属变身” 吗？陶瓷光亮镀镍靠精准工艺让陶瓷披上光亮耐磨的镍层，玻璃前处理液则是玻璃电镀的 “打底神器”，清洁活化表面、搭建粘合桥梁。两者分工协作，既保留陶瓷玻璃耐蚀耐高温的优势，又赋予金属的实用性能，让它们在电子、工业配件中靠谱发挥，变身多功能实用材料！我们不妨出来看看它们配方知识吧！

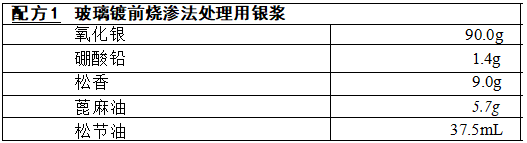

将涂有银浆的制品，在80～100℃预烘10～15min,目的是使松香、松节 油等挥发，以免高温时产生鳞片状银层。预烘后，制品转入马弗炉中，逐渐 升温到200℃,保温10～15min, 再升温至500～650℃(控制升温速度，约1h 左右达到此温度),保温25～30min。烧渗完成后随炉冷却至50℃时，将制 品取出，冷却至室温。经烧渗银后，玻璃表面已覆盖有导电的银层，即可进 行电镀。
工艺条件：温度室温，时间3～5min。
想要在玻璃基体上得到附着力好的镀层，其镀前必须预处理。先喷砂， 一般采用石英砂，对玻璃以采用200#为宜。然后化学粗化，粗化后必须彻底 清洗，清洗后在70～90℃条件下烘干30～60min。再进行敏化等工序。
工艺条件：pH 值5 . 5,温度40℃,时间60min, 电 流 密 度 2 ~ 4A/dm², 阳 极镍片卷成筒状。
工艺条件：时间0.5min, 温度为室温。
镀镍后的瓷件用清水冲洗1～2min, 再置于钝化液中钝化，即可获得光 亮、平整、结合力强、耐磨损的银白色镀层。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
