玻璃镀液（1）

你知道透明脆弱的玻璃，也能解锁实用新技能吗？玻璃镀液就是它的 “变身魔法水”！它能让玻璃表面均匀附上所需涂层，既不破坏玻璃本身的透明、耐蚀优势，还能新增导电、耐磨、防刮等实用性能。从电子元件、装饰用品到工业配件，它让普通玻璃突破局限，变身靠谱的多功能材料！我们不妨出来看看它们配方知识吧！

将待镀的平板玻璃先用自来水清洗干净，再用蒸馏水冲洗几遍，洗净后晾干备用。

浸镀时，将待镀玻璃吊起，慢慢地放入镀槽内，让镀液浸至玻璃的4/5

高度时，停留一会，然后匀速拉起，不能晃动。玻璃拉出后，让底部液滴落 尽，即完成浸镀。镀液可以反复使用，直至呈胶凝状为止。

将镀好的玻璃转移到电炉上烘烤。电炉四周要围好，防止冷空气影响 烘烤。烘烤时温度控制在350~450℃(要低于玻璃的软化温度),时间5-  15min, 玻璃即显出茶色。待茶色全部均匀地显示出来，即可进行退火。退火时温度要慢慢降至50℃时才能取出，否则玻璃会炸裂。

此法设备简单，操作容易，成品的色彩浓淡可随意调整，且耐水耐磨、抗老化、耐高低温。

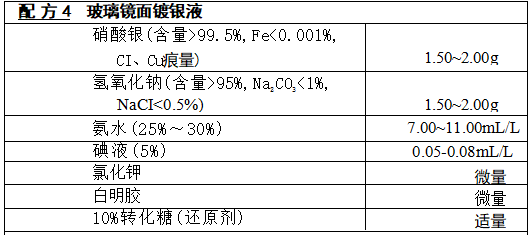

按配方用量配制硝酸银的混合液(即镀液)。10%转化糖与镀液混合 比为1:150。

使用方法：将转化糖与镀液混合，即可以用于玻璃镀银；温度40℃左 右，时间3～5min。镜 子 镀 液 中 碘 量 适 当 增 多 ( 不 超 过 1 倍 ) , 常 温 27～30min。

本配方银的利用率提高到90%(浇注法镀银的利用率最高不超过 50%),并且银层坚牢度大为提高。

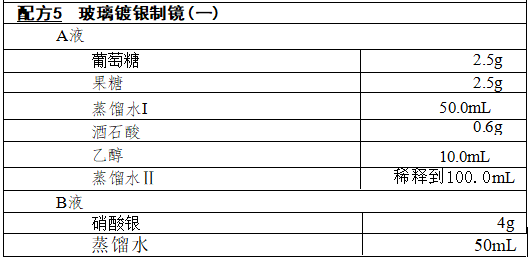

A 液：取2 .5g 葡萄糖和2 . 5g 果糖，溶于50mL 蒸 馏 水I 中，再加入0.6g 酒石酸煮沸，冷却后加入10mL 乙醇，并用蒸馏水Ⅱ稀释到100mL。

B 液：取4g 硝酸银溶于50mL 蒸馏水中。

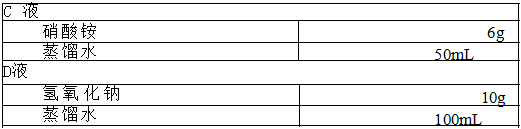

C 液：取6g 硝酸铵溶于50mL蒸馏水中。

D 液：取10g 氢氧化钠溶于100mL蒸馏水中。

临用时，取10mL A 液倒于瓶中，再量取B 液 、C 液 各 5 0mL与 A液混 合，并迅速将混合液倒入10mL 的 D 液中，即可用于制家庭的镜子。

在新化学法制镜时，要使银层均匀地镀到玻璃壁上，玻璃表面要经过预处理(先用自来水冲洗，接着用碱液仔细洗涤，用水冲洗后，再用酸液洗涤， 又用水洗，最后用酒精洗擦)和敏化处理(多采用氯化亚锡溶液，工业上多采 用 0 . 2 ~ 2mol/L，即将该溶液敷镀一次，然后用蒸馏水冲洗)才可镀银。 镀银时玻璃板必须水平放置，将反应液倾倒在玻璃板上，使溶液流敷整个玻  璃面。如果未敷到，可用洗耳球将溶液吹均匀，并用水浴加热至60℃约  10~15min  即成银镜，然后用水洗去残余的反应液。如嫌太薄，可以再重复一次，再用水和酒精洗涤生成的银层、晾干。为了使银层具有永久性，在银层上喷一层快干漆，或其他的油漆，银层便不易霉变和剥落。

      转载自《表面处理用化学品配方》 黄玉媛 陈立志  刘汉淦 杨兴明 编
