化学镀镍液是无需通电的表面处理核心材料，能通过化学反应在工件表面沉积均匀镍层。它既能强效抵御腐蚀、提升工件硬度与耐磨性，还能优化导电导热性能，适配金属、塑料等多种基材。从电子元件、机械配件到五金制品，用它处理可大幅延长工件寿命，是工业生产中性价比超高的表面强化材料。我们不妨来学习一下镁及镁合金表面化学镀镍磷新工艺各工序的配方知识。

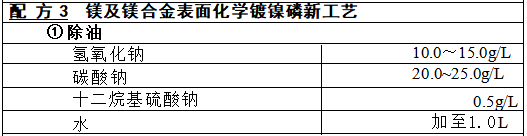

工艺条件：温度75℃,时间2min。

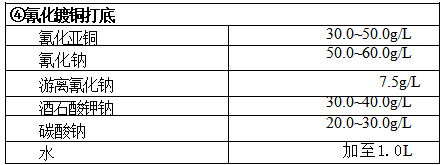

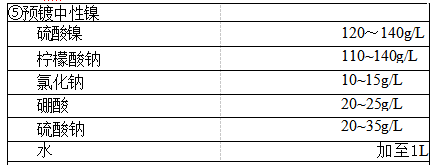

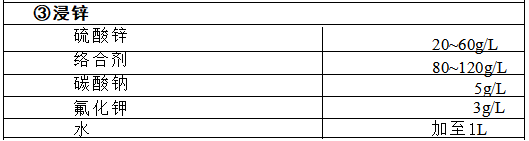

工艺条件：pH值6.8~7.2,温度45~50℃,时间15~20min,电流密度1.0~1.5A/dm²。

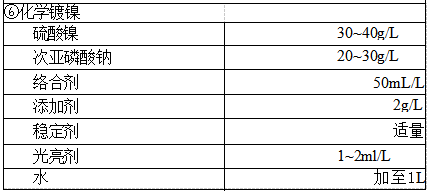

工艺条件：pH值4.5~5.0,温度85~95℃,时间30~60min。
镁合金相对密度小，比强度不仅高于高强度钢，而且高于铝合金，能承 受较大的载荷，受到航空航天工业的青睐。但其耐蚀性比其他合金差。本 工艺可使其获得厚薄均匀、外观良好、耐腐蚀性好、无起泡脱皮且各种性能 优良的化学镀镍层，提高其耐蚀性。
工艺条件：pH值6.8~7.2,温度45~50℃,时间15~20min,电流密度1.0~1.5A/dm²。
工艺条件：pH值4.5~5.0,温度85~95℃,时间30~60min。
镁合金相对密度小，比强度不仅高于高强度钢，而且高于铝合金，能承 受较大的载荷，受到航空航天工业的青睐。但其耐蚀性比其他合金差。本 工艺可使其获得厚薄均匀、外观良好、耐腐蚀性好、无起泡脱皮且各种性能 优良的化学镀镍层，提高其耐蚀性。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
