化学镀镍液是无需通电的表面处理核心材料，能通过化学反应在工件表面沉积均匀镍层。它既能强效抵御腐蚀、提升工件硬度与耐磨性，还能优化导电导热性能，适配金属、塑料等多种基材。从电子元件、机械配件到五金制品，用它处理可大幅延长工件寿命，是工业生产中性价比超高的表面强化材料。我们不妨来学习一下它们的配方知识吧！

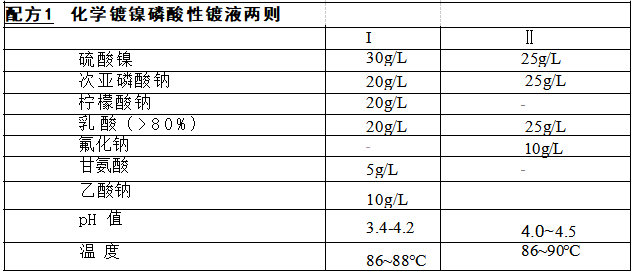

化学镀镍磷对被镀零件有较高的镀前工艺要求，必须针对被镀零件的 基材施以相应的镀前处理，才能保证镀层与被镀基材间的良好结合力，获得 高硬度、高耐磨性的表面镍磷镀层。酸性镀液主要适用于钢铁、有色金属等材料，且稳定性好，能获得较厚镀层。

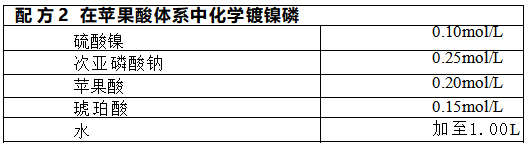

工 艺 条 件：pH 值4 . 5~5 .0,温度90℃。
本镀液的沉积速度优于柠檬酸体系，镀液的稳定性优于醋酸体系，具有良好的均镀性和耐蚀性，用于普通钢板镀覆。

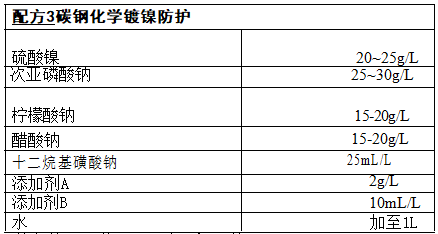

工艺条件：pH值4.5,温度80℃,时间10h。
工艺流程：碳钢工件→碱除油(80℃,20min)→ 热水洗(60℃,2min)→二次碱除油(60~70℃,15min)→ 热水洗(50℃,2min)→ 清水洗(常温,2min)→ 化学镀(80℃,60min)→ 热水浸洗(70℃,5min)→ 清水洗(常温， 2min)→ 干燥→进仓。
上述配方及工艺所获得的镀层沉积速度快，含磷量高，深镀能力好，镀层均匀呈非晶态结构，具有良好的力学性能和耐腐蚀性能，适用于五金工件.
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
