镍铁合金电镀液的核心作用，是给金属工件表面镀一层均匀的镍铁合金膜。它能阻挡潮气、腐蚀物质，给工件做 “防锈防腐保护”；还能提升工件硬度和耐磨性，让其更耐用、不易磨损；同时能让工件表面变得平整光亮，改善外观质感。我们不妨来看看它们的配方知识吧！

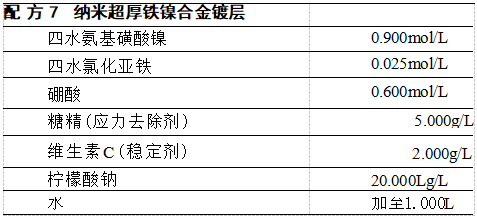

工艺条件：温度52-60℃,电流密度2~10A/dm²。
本配方可制得具有纳米结品结构的超厚铁镍合金镀层，它具有良好的耐蚀性。可用于防护、装饰、电铸、尺寸修复等

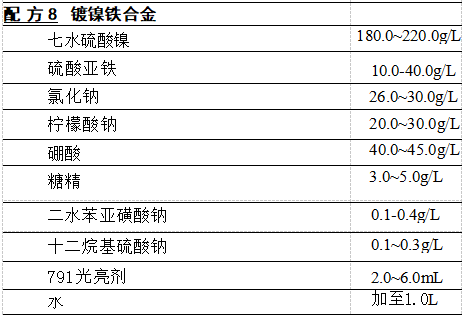

工艺条件：H 值3.2~3.8,温度60~65℃,电流密度3~5A/dm²,阳 极 面积(Ni:Fe) 为8:1~12:1,挂镀。
向大槽中加入2/3的水并加温到60℃左右，然后加入硫酸镍、氯化钠、 硼酸(可另用沸水溶好),不断搅拌至全部溶解。于另一容器中将柠檬酸钠 (或其他稳定剂)溶于温水中，加入硫酸亚铁，搅拌溶解。将溶解好的硫酸 亚铁溶液在搅拌下倒入大槽中搅匀。按一般方式进行活性炭处理，再经过 滤后加入生产槽中。十二烷基硫酸钠先用少量水润湿并调成糊状，再加入
沸水中搅拌，在水浴上加热至溶液呈透明状后方可加入镀槽。其他光亮剂 和辅助剂用水溶解后加入槽中，稀释至总体积，调整pH 值达到工艺要求。 在60℃和1A/dm² 的电流密度下电解处理数小时，即可试镀。
镍铁合金镀层色泽光亮，呈镍白色，其结晶细致、紧密、柔韧性好。广泛 应用于汽车、自行车、家用电器、日用五金、文化用品的防护、装饰性镀层

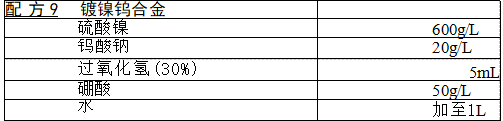

工艺条件：pH 值2. 1,温度50℃,阴极电流密度10A/dm²。
将各组分别溶于水后再混合搅拌均匀即成。 镀得的镍钨合金镀层耐热性高，抗蚀性好。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
