镍铁合金电镀液的核心作用，是给金属工件表面镀一层均匀的镍铁合金膜。它能阻挡潮气、腐蚀物质，给工件做 “防锈防腐保护”；还能提升工件硬度和耐磨性，让其更耐用、不易磨损；同时能让工件表面变得平整光亮，改善外观质感。我们不妨来看看它们的配方知识吧！

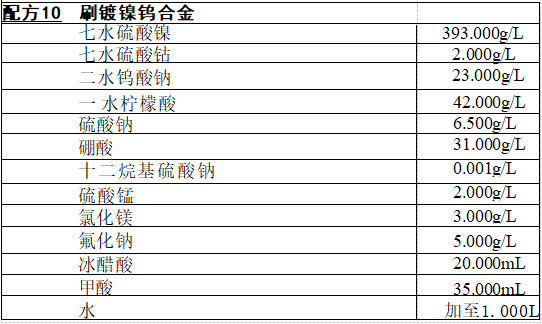

工艺条件：pH 值1 .4~2 .4,离子浓度80g/L, 工作电压10~15V, 阴阳极 相对运动速度4~20m/min, 耗电系数0.214A ·h/(dm² · μm)。
将硫酸镍加入容器内，加入配制体积2/5蒸馏水，加热溶解。将钨酸钠 和柠檬酸放入另一容器内加蒸馏水(配制体积的1/10)。加热溶解后倒入 硫酸镍溶液内，另将硼酸用1/10配制体积的蒸馏水加热溶解后亦倒入硫酸 镍溶液中，另将硫酸钠、硫酸钴、硫酸锰、氯化镁和氟化钠用1/20配制体积 的蒸馏水溶解后倒入硫酸镍溶液内。再将十二烷基硫酸钠加入硫酸镍溶液
中，搅拌溶解，然后分别加入甲酸和冰醋酸，充分搅拌至溶液透明，如不透明 可加热搅拌至透明，待冷却后加蒸馏水至要求体积
本配方在镍钨合金镀液基础上加入少量的“钴”的硫酸盐，使镀层质地 变硬，耐磨性更好(硬度可达HRC65)。 其镀层的内应力和脆性都小，可获 得较厚的镀层，而且在某些难镀金属表面(铝、铬合金、钼、钛等)都能得到较高结合力的镀层，主要应用在表面耐磨的零、部件。

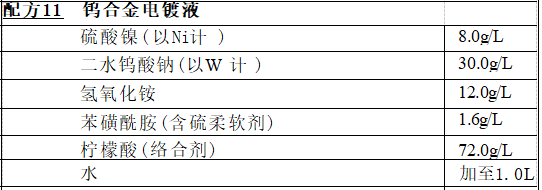

工艺条件：pH 值7~8,温度50℃,电流密度6A/dm²。
使用本电镀液，可获得钨含量为15%～50%的无应力裂纹的光亮钨合 金镀层。镀层具有耐蚀、耐磨、高硬度、高延展性等特点，可取代传统的铬镀 层，适用于减振器轴、发动机阀门和液压气缸表面的功能性镀层或其他装饰 性镀层。

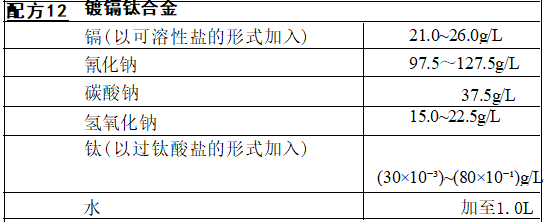

工艺条件：温度15~27℃,阴极电流密度1.5~4.5A/dm²。
依次将各组分溶于碱液中，搅拌混合均匀即成。
本配方制得的镉钛合金镀层主要用于高强钢的防护，具低氢脆和耐蚀 性好的优点
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
