镍铁合金电镀液的核心作用，是给金属工件表面镀一层均匀的镍铁合金膜。它能阻挡潮气、腐蚀物质，给工件做 “防锈防腐保护”；还能提升工件硬度和耐磨性，让其更耐用、不易磨损；同时能让工件表面变得平整光亮，改善外观质感。我们不妨来看看它们的配方知识吧！

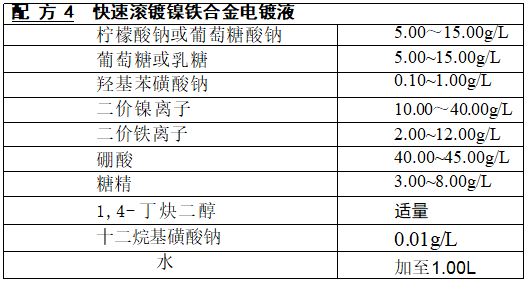

工艺条件：温度50~70℃,滚简转速4x/min,pH 值3.2~4.2,电流密度 0.6~12A/dm², 时间20min。

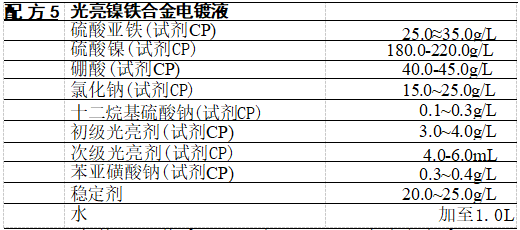

工艺条件：pH 值3~3.5,温度50～60℃,电流密度2~6A/dm², 阳极面 积：阴极面积=2:1,Ni 阳极面积：Fe 阳极面积=4:1~5:1,搅拌方式为阴极 移动，镍阳极为Ny1、Ny₂,铁阳极为DT—3 高纯铁。
镀液的配制：镀槽中加入总量2/3的清水，加热到55-60℃,逐步加入 硼酸、硫酸镍和氯化钠，不断搅拌至完全溶解。倒入pH 值为3.3~3.5用热 水溶解的稳定剂，再倒入pH 值为3.3~3.5用温水溶解的硫酸亚铁。经活 性炭处理后过滤，再加入计算量的初级、次级光亮剂及苯亚磺酸钠，最后加 入煮沸的十二烷基硫酸钠水溶液，加至刻度，再次调pH 值至工艺范围，用 1A/dm² 的电流密度通电处理5h 以上即可试镀。
镍铁合金电镀为镀铬的前工序，可代替一直沿用的光亮镀镍。具有镀 液稳定、操作方便、成本低、质量好、利于环保等优点。

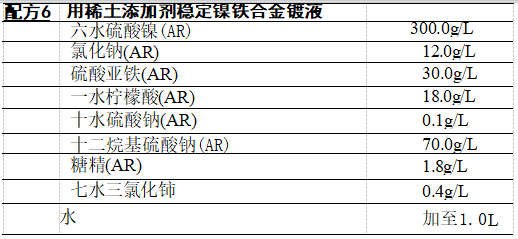

工艺条件：pH 值2.7,温度55℃,电流密度5A/dm²,阴极与阳极面积比 为1:2,镍铁面积比为10:1。
稀土添加剂(三氯化锌、三氯化钐、三氯化错等)在通电情况下能不同 程度地抑制溶液中Fe”浓度的增大，由于添加量少，没有副产物，这对稳定 镍铁合金镀液性能，提高镀层质量具有较大实用价值。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
