碱性镀锡是在碱性镀液中沉积锡层的工艺，镀层均匀光亮且结合力强，能减少基材腐蚀风险。它预处理流程相对简便，适配电子接插件、五金件等场景，凭借锡的良好导电性与焊接性，既满足外观需求，又能提升工件的导电、耐蚀性能，兼顾实用性与功能性。我们不妨来看看它的配方知识吧！
工艺条件：温度75～90℃,电流密度1.5～15A/dm²,电压4～6V。 制作和使用参考配方3。

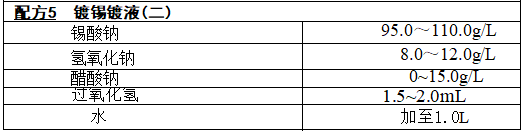

工艺条件：温度60～80℃,电流密度0.5~3A/dm²,电压4~6V。 制作和使用参考配方3。

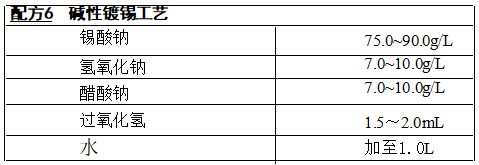

工艺条件：温度70~80℃,阴极电流密度0.5~1.5A/dm², 阳 极 电 流 密 度2.0~4.0A/dm²。
镀槽内加入少量的水，将氢氧化钠溶于槽中，使其溶解后的浓度为56~ 60g/L 左右。再将锡酸钠在搅拌下溶解在氢氧化钠溶液中，另将醋酸钠用 水溶解在另一容器中，然后加入镀槽内，搅拌均匀，加水至配制体积搅匀。 缓慢加入过氧化氢，搅匀。分析并调整溶液成分至规定范围。电解处理1~ 2h, 试镀时若出现海绵状镀层，可加入30%的过氧化氢0.1～0.5g/L, 然 后 继续通电处理以消除二价锡的影响。
锡具有抗腐蚀、无毒、易钎焊、较柔软、展延性较好等优点。由于溶解的 锡对人体无害，故可以作为食品容器的保护层。锡的导电性好，易于焊接， 故电子器件用作引线及印刷线路板也镀锡。还可作为日用品的装饰镀层。
碱性镀锡，成分简单，分散能力非常好，镀层结晶细致孔隙少；缺点是需 要在较高温下生产，能耗大，镀层光泽性较差。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
