碱性镀锡是在碱性镀液中沉积锡层的工艺，镀层均匀光亮且结合力强，能减少基材腐蚀风险。它预处理流程相对简便，适配电子接插件、五金件等场景，凭借锡的良好导电性与焊接性，既满足外观需求，又能提升工件的导电、耐蚀性能，兼顾实用性与功能性。我们不妨来看看它的配方知识吧！
工艺条件：温度75~85℃,电流密度1.5~3A/dm²,时间8-12min。
工艺条件：温度65~85℃,阴极电流密度3~10A/dm², 阳极电流密度1.5～4.0A/dm², 电压4～6V。
碱性镀锡的镀层与基体金属的结合力好，对镀前的清洗过程要求不高， 镀液分散力极强，对于形状复杂、有空洞凹坑的零件非常适合。但电流效率 较低，锡沉积速度慢，镀液需要的温度较高。
一般在镀锡时，用铁为阴极，当作负载，以锡板为阳极，在阳极工作时要 求有一层黄绿色的膜(以2倍的电流密度进行通电就可以在阳极上产生黄 绿色膜)。在没有负载和通电前，绝不能将阳极浸入镀液中。

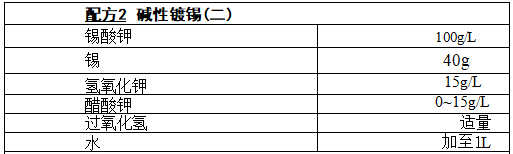

工艺条件：温度68～85℃,电流密度1.5～10A/dm²,电压4～6V。
将氢氧化钾溶解在2/3的水中，把锡酸钾和醋酸钾加入，再加入余量的 水，搅拌溶解，沉降后过滤。加过氧化氢，搅匀，通电处理24h 后即可使用。
本配方镀锡均镀能力和深镀能力好，因是强碱性，对铁、钢基本不发生 腐蚀，又有一定的去油能力，很适合于形状复杂的制件镀锡。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
