酸性镀锡是给金属表面镀上一层锡的常用工艺，在日常工业里很常见。它能让金属不容易生锈、被腐蚀，还能让表面导电更好，接触电阻变小。很多日常用品，像罐头盒、电子元件的引脚，还有电线的接头，都会用它来处理。那么，关于它们的配方知识你了解多少？

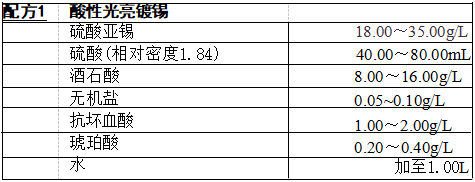

工艺条件：温度为室温，电流密度0.3~0.5A/dm², 时间3～5min。
锡是无毒金属，因此，在罐头工业用作马口铁的防腐层，而且一些盛 放 食品的铜制容器也常用镀锡层来保护。锡的可焊性好，在空气中几乎不变 色，几乎不与硫化物反应，因此铜引线、焊片、与火药和橡胶接触的零件常采 用锡。但在某种条件下易发生电路短路，所以电子元件使用锡镀层应十分 小心，需采取必要措施。

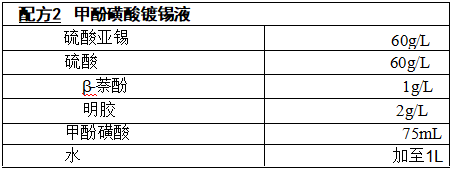

本配方工艺成分简单，操作容易，成本低，但它的镀层粗糙，孔隙多、抗 蚀性差，镀后要经过软熔处理。
本配方适用于滚镀和挂镀。明胶应先在冷水中浸泡几小时再溶解在沸 水中。萘酚先溶解在少量硝酸中。
软熔：可用热油浸锡法，使镀层光亮致密。油的温度应在250~265℃, 时间2~10s。软熔后应立即在煤油中冷却，以免产生雾状膜。

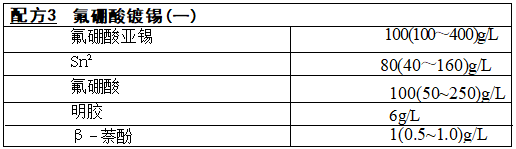

工艺条件：温 度 2 0 ℃ ( 1 5 ～ 4 0 ℃ ) , 阴 极 电 流 密 度 ， 挂 镀 为 3A/dm² (2.5~12.5A/dm²),滚镀为1A/dm²; 极限电流密度，20℃无搅拌为 25A/dm²,40℃ 无搅拌为45A/dm²。
注：括号内数据为适用范围，括号外数据为最佳，后同。
本配方电流密度范围宽，沉积速度快，耗电量少，镀层细致、光亮，分散能力好，但成本高。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
