镀锌光亮剂

在镀锌工艺中，镀锌光亮剂是优化镀层外观与性能的关键助剂。它能通过调节电解液反应，让金属基材表面形成平整、光亮的锌层，大幅提升产品视觉质感，减少后续抛光工序。那么关于它们的配方知识，你们了解多少？

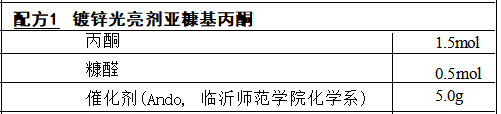

在250mL 三口瓶中加入糠醛、丙酮和催化剂，装上电动搅拌器、温度计 和回流冷凝管，开动搅拌，在40℃反应4h,冷却至室温。过滤，滤液在常压 下蒸出过量丙酮，减压蒸馏收集112~116℃/1733.2Pa 的馏分，冷却结晶， 即得黄色产品亚糠基丙酮，收率可达87.8%。

本工艺原料易得，方法简单，成本低廉，产率较以氢氧化钠为催化剂时高得多，易于工业生产产品作为弱酸型镀锌光亮剂具有极化能力高，电流密度范围宽，分散能力、深镀能力和电流效率良好等特点，不仅适用于KC NaCl镀锌液。由临沂师范学院化学系研制。

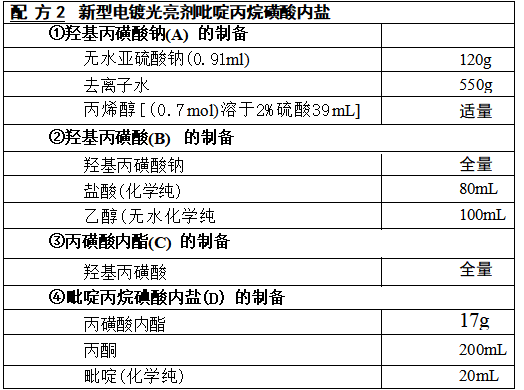

先制备A:将无水亚硫酸钠和水加入到1000mL 三口瓶中，搅拌下使亚 硫酸钠溶于水中，用1:1稀硫酸将溶液pH 值调至6.2~6.9,通入空气，在室 温下滴加丙烯醇稀硫酸混合液，2h 内滴完，控制温度不超过50℃,进行加成 反应。滴加完后继续搅拌0.5h, 并用1:1稀硫酸将反应液pH 值调至3。将 反应液加热浓缩至340g左右，冷却至室温，过滤除去析出的结晶硫酸钠，并  用95%乙醇洗涤数次，洗涤液合并备用。滤液即为羟基丙磺酸钠水溶液。

再制备B: 将洗涤液加入到羟基丙磺酸钠水溶液中，再加入浓盐酸、乙 醇，搅拌15min后冷却至0℃,过滤除去析出的氯化钠，氯化钠可用乙醇洗涤 数次，滤液与洗液合并，减压蒸馏除去溶剂与水，即得红棕色油状羟基丙磺 酸液体。

然后制备 C: 在500mL三口烧瓶中装有搅拌器、温度计、冷凝器和接收 瓶，并连接于真空系统。加入羟基丙磺酸，开动搅拌加热升温，开始用水冲  泵，减压至3390Pa,100℃  下进行浓缩脱水，100℃时控制升温速度为  1℃/min,  当温度上升至140℃时，脱水完成。切换接收瓶，用机械真空泵  抽至真空度为1330Pa 以下，蒸出脱水闭环产物内酯，蒸馏操作在搅拌下  进行，直到无馏出液为止，得无色透明丙磺酸内酯68g。
       最后制备D: 在500mL三口瓶中加入丙酮、丙磺酸内酯，搅拌下衡加毗 啶，滴毕后继续搅拌30min,放置18h 以上，析出白色结品，过滤，用丙酮洗  涤，干燥后得22g 毗啶丙烷磺酸内盐，总收率为61.5%。

本工艺以价廉易得的丙烯醇为起始原料，经加成、酸化、闭环、缩合4步 反应制得新型电镀光亮剂吡啶丙烷磺酸内盐，具有流程较短、反应条件温  和、易于控制、适合工业化生产等特点。本剂具有电镀高效、超速光亮、高填

镀铜、镍、锌、铂、金及印刷线路板的电镀中。

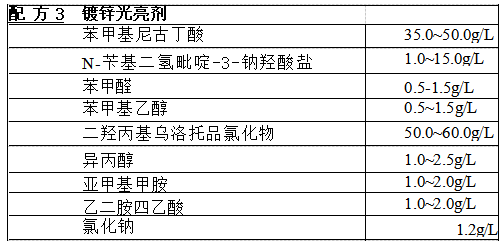

加入光亮剂可提高镀层的光亮性和溶液的稳定性。


转载自《表面处理用化学品配方》 黄玉媛 陈立志  刘汉淦 杨兴明 编
