氯化铵镀锌借助氯化铵电解液的特性，能在金属基材表面形成均匀锌层，有效隔绝腐蚀因子，为五金件、小型配件等提供基础防腐蚀保护。 今天，我们不妨来看看镀锌液配方知识。

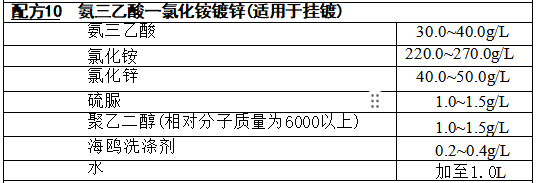

工艺条件：pH值5.8～6.2,温度10～35℃,阴极电流密度0.8~1.5A/dm²。
工艺条件：pH 值5.4～6 . 2, 温度10~30℃,阴极电流密度0.5~0.8A/dm²。
从氨三乙酸一氯化铵镀锌溶液中沉积的镀锌层，结晶细致，镀层光泽美 观，均镀能力和深镀能力好，能用于电镀几何形状复杂的零件。其电流效率
高，沉积速度较快。但这类镀锌溶液对钢铁设备有腐蚀作用。

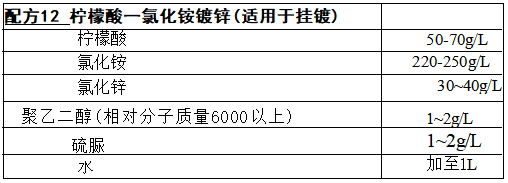

工艺条件：pH 值5~6,温度10~35℃,阴极电流密度1~2/dm²。

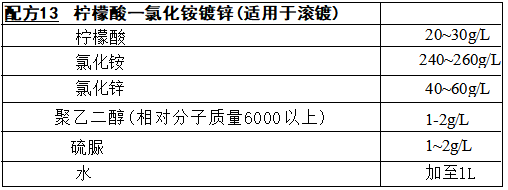

工艺条件：pH 值5~6,温度15~35℃,阴极电流密度0.5-1A/dm²。
新配镀锌溶液时，柠檬酸的加入量以20g/L 为宜，这样可以减少调整 pH 值的氢氧化钠溶液的用量。在电镀生产过程中，溶液的pH 值 不 断 提 高，可通过逐渐加入柠檬酸来调整pH 值。这类镀锌溶液，柠檬酸的允许含 量可提高至70g/L 。柠檬酸盐镀锌，其阴极极化作用和阴极极化度小于氨 三乙酸一氯化铵镀锌，而大于氯化铵镀锌。它有较好的均镀能力和深镀能 力，适用于电镀几何形状较复杂的零件。但这类镀锌液对钢铁设备有腐蚀 作用。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
