镀铜镀液是镀铜工艺的核心 “血液”，不仅为待镀工件表面提供均匀、稳定的铜离子来源，确保镀层紧密附着，还能通过调整成分控制镀层的纯度、光泽度与耐磨耐腐蚀性，是实现从基材到优质铜镀层转化的关键媒介。一起来看看配方知识吧！

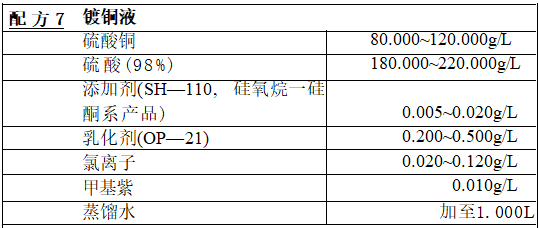

于镀槽内，在搅拌下向硫酸铜溶液慢慢加入浓硫酸(如使用工业硫酸 铜，必须加入1~2mL/L 的过氧化氢并搅拌0.5h 左右，再加入3~5g/L活性 炭，搅拌1~2h 后静置过夜再过滤)。将甲基紫溶液加入(也可不加),用小 电流电解至紫色消失为止；加入SH—110 及乳化剂OP—21, 按0. 1mL/L的 量加入盐酸试剂；用蒸馏水将上述溶液稀释至所需的体积后即可使用。
操作条件：温度15~25℃,阴极电流密度1~2.5A/dm², 搅拌，阴极移动 14~20次/min。在使用压缩空气搅拌时，必须对镀液进行连续过滤，以免镀液中的杂质带入镀层；使用阴极移动则可定期过滤。

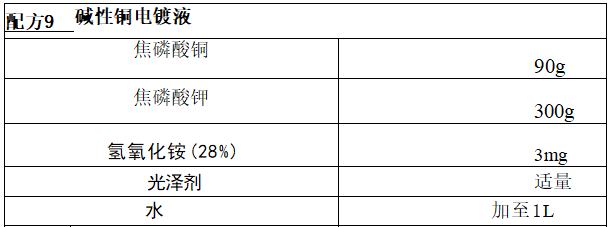

转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
