活化液可以激活金属表面活性，增强镀层附着力，解决镀层脱落难题，为高质量镀膜工艺保驾护航，下面我们不妨来看看它的配方知识吧！

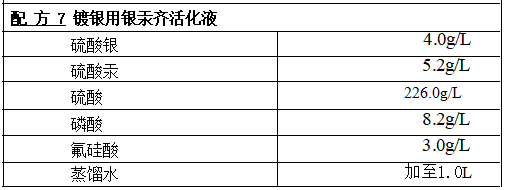

在1000mL的烧杯中加入蒸馏水700mL, 然后边搅拌边倒入硫酸，将硫 酸汞和硫酸银先后倒入稀释的硫酸中，直到全部溶化，再分别加入磷酸和氟 硅酸，最后加蒸馏水至1000mL。
本剂是专供刷镀镀银用的活化液。溶液无色透明，pH<0.1,>100×10³μS/m。 它能使银镀层与基体良好结合。活化工作电压为8~12V,相对运动速度为8～12m/min,电源极性反接。
工艺条件：温度为室温，时间1～2min。

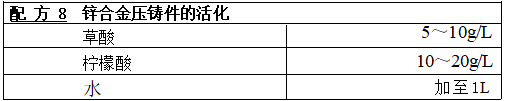

锌合金压铸件的表面活化处理是其滚镀光亮镍的前处理。过程中以有 气泡均匀冒出为好。

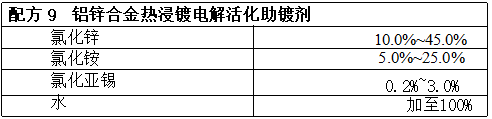

工艺条件：助镀温度为室温，助镀时间25~30s,pH 值1～2,电极为石 墨阳极，工件为阴极，并控制阴阳极的面积比。
助镀剂的作用是除去酸洗活化后金属表面由于氧化而产生的少量氧化 皮，提高镀层对基材材料的附着力，改善镀液与钢丝表面的浸润性，降低熔
融金属的表面张力。电解活化助镀剂热稳定性好，有较强缓蚀作用，且无烟 雾产生、无毒、无污染、价格适中，改善了生产与操作条件。还能适当提高线 速度，提高浸镀钢丝强度，避免漏镀、节瘤等现象，使工件表面生成一层均 匀、连续、致密的黑色铝锌合金镀层。用于钢丝、高速公路护栏的铝锌合金
热浸镀。山东大学化学与化工学院开发。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
