活化液可以激活金属表面活性，增强镀层附着力，解决镀层脱落难题，为高质量镀膜工艺保驾护航，下面我们不妨来看看它的配方知识吧！
本液的pH 值为0.3,无色透明，电导率为23×10³μS/m, 冻点-17℃, 可长期存放。
本液具有较强的去除金属表面氧化膜和疲劳层的能力，对基体腐蚀快， 适用于中碳钢、中碳合金钢、高碳钢、高碳合金钢、铝及铝合金、灰口铸铁、镍 层以及难熔金属刷镀的活化处理。也可用于去除金属毛刺和剥蚀镀层。
活化工作电压为6～14V, 相对运动速度为6～10m/min,电源极性 反接。

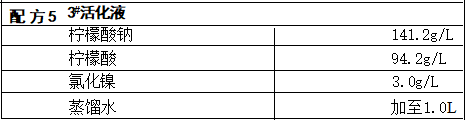

本液呈淡绿色，pH 值为4,电导率为21×10³ μS/m, 冻点-9℃,可长期 存放。
本液对铁素体基体的作用较弱，而对碳化物的作用很强。因此，除对铜 等少数材料进行刷镀活化时单独使用外，一般与1'、2活化液配合使用。主
要用于去除中碳钢、高碳钢、铸铁等材料经1"、2°活化液活化后表面出现的 炭黑层，以提高镀层与基体的结合强度。活化工作电压为10～25V, 相对运 动速度为6～8m/min,电源极性反接。

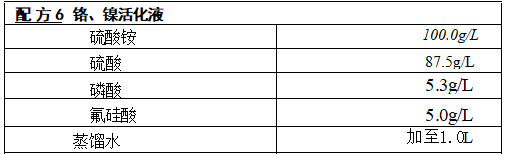

本剂是一种专用于铬、镍材料刷镀的活化液。溶液无色透明，pH 值 为0.5～1,电导率为23.5×10³μS/m, 冻点-12℃。
本液对基体腐蚀小，能使表面处于最佳活化状态，有利于镀层与基体的 结合。
工作电压为10～15V,相对运动速度为6～8m/min,电源极性正反 交替。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
