不锈钢着色液（3）

不锈钢着色主要是通过化学、电化学等方法在其表面形成一层具有特定颜色的氧化膜或复合膜，具有强化耐腐蚀性、修复表面缺陷、保持表面状态，那么关于其配方知识你了解多少，我们不妨来看看！

工艺流程：不锈钢化学去油 → 冷水清洗 → 酸洗(盐酸270mL, 硫 酸 230mL,水500mL,温度40～50℃)→活化(50%盐酸浸蚀)→冲洗(蒸馏 水) → 着色。

着色处理：将活化后的试件浸入着色液中，控制温度94～96℃,搅拌， 并以注水法弥补反应中水的消耗，维持着色液的浓度。不同时间下取出试 件会显示不同的着色效果。

时间    14min              17min             20min            23min          30min

色泽    棕色                  黑色               黄蓝夹杂           金黄色        红 色

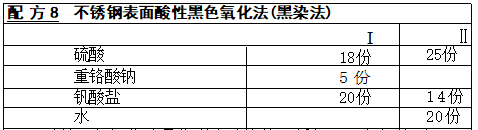

酸性黑色氧化法是将脱脂洗净的不锈钢，浸入加热到90～100℃的加  有氧化剂的硫酸溶液中，约15~30min 后即得着色氧化膜。调整浸渍时间， 可得到4~5种色调，但密着性好而且稳定的颜色是黑色，故此法亦称为黑  染法。两配方的浴温均为90～100℃,处理时间为15~30min 。当采用硫  酸一重铬酸钠体系(I)    时，也可采用电解的方法，根据处理的时间不同可  得到褐色、青铜色、暗褐色、深紫色和绿色等。其着色条件是：溶液组成为硫  酸250mL/L,  重铬酸钠60g/L,  电流密度是0 . 93mA/cm²,   溶液温度为70 - 95℃;辅助阴极是铅板。

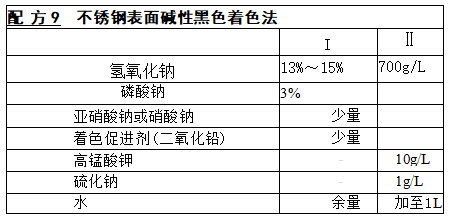

碱性黑色着色法以氢氧化钠为基础，再添加氧化剂或氧化促进剂进行 着色。因为不用强酸，所以操作比较安全。碱性法有浸渍法和电解法两种  配 方I 适于浸渍法，其主要工艺条件是浴温100-110℃,处理时间30~  40min, 配方Ⅱ适于电解法，其主要工艺条件是浴温105～115℃,电流密度 0.05~0.1A/cm²,      处理时间30~60min。用电解法时，调整浸渍时间可以得 到褐色、紫红色、暗紫色和黑色，但要在大面积上得到均一而稳定的色调是不容易的。


     转载自《表面处理用化学品配方》 黄玉媛 陈立志  刘汉淦 杨兴明 编
