不锈钢着色主要是通过化学、电化学等方法在其表面形成一层具有特定颜色的氧化膜或复合膜，具有强化耐腐蚀性、修复表面缺陷、保持表面状态，那么关于其配方知识你了解多少，我们不妨来看看！
本工艺所得着色膜色泽鲜艳、丰满度好、耐蚀性好，操作温度低。在 60℃恒温条件下，着色时间5~26min,可获得茶色一蓝色一橙色一金黄 色一红色一绿色一黄绿色系列颜色，控制一定着色时间，能获得重现性好的 固定颜色。
整个工艺流程为：不锈钢下料 →化学除油 →清洗 → 电解抛光 → 回 收 → 清洗 → 活化(H₂SO,166ml/L,40~50℃, 处 理 2 ~ 3min)→ 清洗→化学 着色 → 回收 →清洗 →硬化处理(CrO,250g/L, 硫酸1.4mL/L,亚硒酸适量， 阴极电流密度0.5~1.0A/dm², 温度45~55℃,处理10~15min)→ 回收→ 清洗 →封闭处理(硅酸钠10g/L, 添加剂适量，温度沸腾，时间5 min)→ 清 洗 →干燥 →检验 →成品。

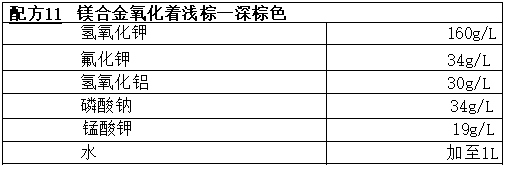

工艺条件：温 度 2 4 ~ 2 9 ℃ , 电 流 密 度 1 . 6A/dm², 交 流 电 压 3 0V, 时 间 6 0min。
将氢氧化钠溶于水中，其他组分分别溶于氢氧化钠溶液中，混合搅拌均 匀即成。
本配方得到的薄膜层为浅棕色，厚膜层为深棕色，膜层耐磨性好。

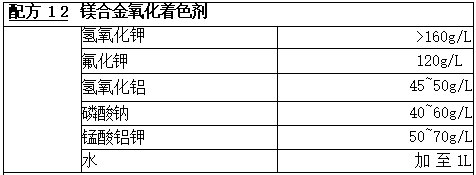

工艺条件：温度<30℃,电流密度2~4A/dm², 交流电压65~67V, 时 间控制至最终电压。制作和使用与前配方相同。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
