不锈钢着色主要是通过化学、电化学等方法在其表面形成一层具有特定颜色的氧化膜或复合膜，具有强化耐腐蚀性、修复表面缺陷、保持表面状态，那么关于其配方知识你了解多少，我们不妨来看看！
将氰化钠、碳酸钠和氯化钠混合熔融，然后浸入表面洁净的不锈钢，可 得到优良的黑色。此熔融液对铬系不锈钢最合适，对含镍不锈钢的光泽则
较差，处理时间只需2~3min。

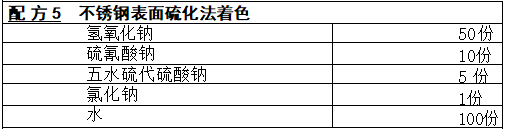

硫化法是在不锈钢表面析出一层黑色的硫化物沉淀膜。此膜很柔和， 但在空气中逐渐褪色，故在使用时要覆以透明涂料以防褪色。 一般应用于 照相机及光学仪器的内部部件。
工艺流程：脱脂(用丙酮或三氯乙烯) → 活化(用硫酸或王水) → 水 洗 → 着色(用上配方溶液) → 涂覆透明涂料。
本法采用熔盐法处理，即将不锈钢件浸入由重铬酸钠和重铬酸钾组成 的混合熔融液中，温度为400~500℃,便得到不透明的黑色表面膜，着色后 冷却，再用绒布抛光即可。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
