不锈钢着色主要是通过化学、电化学等方法在其表面形成一层具有特定颜色的氧化膜或复合膜，具有强化耐腐蚀性、修复表面缺陷、保持表面状态，那么关于其配方知识你了解多少，我们不妨来看看！
工艺条件：电压1.5～3.0V, 电流0 . 1 - 0 . 3A, 温度18℃,阴阳极比 为(3~5):1。
操作时零件应带电进出槽，用铝丝装挂，开始使用电压下限，逐渐升高， 出槽使用上限，零件发黑时出槽。
工艺流程：除油 → 水洗 → 电抛光 → 水洗 → 脱膜 → 水洗 → 氧化(电化 学) →水洗 →坚膜 →水洗 → 吹干。

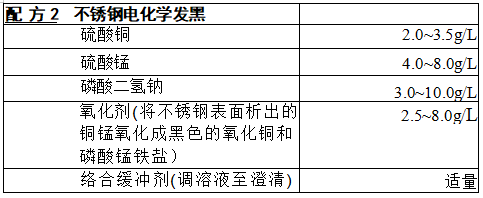

不锈钢电化学着黑色主要用于光学仪器的消光处理。
工艺条件：pH 值4 . 0~4.5，阴极电流密度0.08~0.20A/dm²，温度20~ 25℃，时间7～12min。
工艺流程：不锈钢除油(碱液60~80℃) →水洗 →抛光 →水洗 → 活化 (HNO3:HF:H₂O=2:3:7 的混合液，室温活化10min)→ 水洗 → 电化学发黑 →布轮抛光 → 聚苯乙烯树脂涂覆 → 固化 →成品。本工艺简单、发黑快、污染小，所得膜层黑度深、色泽均匀、结合力强、耐磨 性好，适用于1Cr18Ni9T 和316L等不锈钢装饰处理。由浙江工业大学开发。
这是很早就采用的熔盐法，可得到不透明的黑色表面膜。方法是将表 面洁净的不锈钢浸人重铬酸钠的熔融液中。处理条件：温度约400℃，时间 30-40min。 着色后，用绒布抛光，可得到光泽很强的独特黑色。这是一层 坚固而密着性好的表面膜，厚度约1 μm，其组成为(Fe、Ni、Cr)304。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
