化学着色是通过化学反应在铝表面形成带有特定颜色的氧化膜或化合物层，从而改变铝的外观。另外，通过钝化还进一步阻止铝与外界腐蚀性介质（如空气、水、酸、碱等）进一步反应，其核心作用是提升耐腐蚀性。我们不防来了解铝的化学着色及钝化液的配方知识吧！

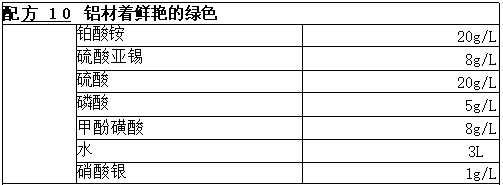

用与配方7同样的方法将原料配成A 液 、B液，浸渍铝材，使铝材着上 蓝色后，于未封孔前将其放入添加了硝酸银、温度为20℃的1L 水溶液(C 液)中浸渍，10min 后在铝表面着成鲜艳的绿色。然后在沸腾纯水中封孔处 理 3 0min(完全不损害色调)。

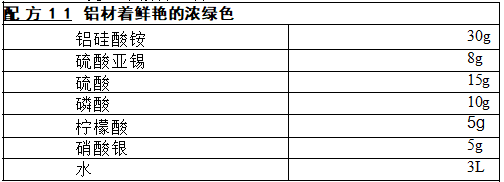

用与配方9同样的方法，将原料配成A 液 、B 液，并浸渍铝材将已着成 深蓝色的封孔前的铝材水洗后，在添加了硝酸银、温度为20℃的1L水溶液 (C 液)中浸渍10min, 则表面着成鲜艳的浓绿色。然后水洗并在普通的透 明水溶性电泳涂料液中，以铝材为阳极、不锈钢为阴极，用180V电压电泳涂 装 3min,接着将表面的涂膜在200℃烘干30min,着色完全没有变化。
用与配方8同样的方法将原料配成A 液 、B 液，浸渍铝材使铝材着成蓝 色后，于封孔前放入添加了硝酸银、硫酸、温度为20℃的1L 水 溶 液(C 液 ) 中浸渍5min,则铝材表面着成绿色。接着水洗，在沸腾的纯水中封孔处理 30min, 其结果是着色完全不受损害。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
