化学着色是通过化学反应在铝表面形成带有特定颜色的氧化膜或化合物层，从而改变铝的外观。另外，通过钝化还进一步阻止铝与外界腐蚀性介质（如空气、水、酸、碱等）进一步反应，其核心作用是提升耐腐蚀性。我们不防来了解铝的化学着色及钝化液的配方知识吧！

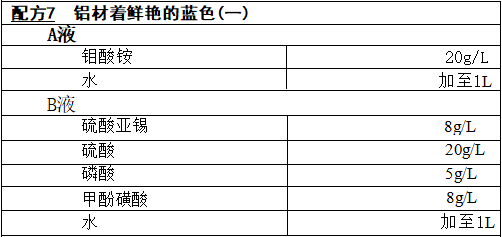

将铝材(6063)用常规方法脱脂、水洗、浸蚀处理后，在15%硫酸的电解 液中，在电流密度1A/dm²、温度20℃的条件下，用常规方法直流电解 30min, 生成膜厚为9 μm 的阳极氧化膜。然后用A 液于20℃将铝材浸渍 5min, 水洗后，在B 液(液温20℃)中浸渍2min,铝材上的阳极氧化膜即着成 鲜艳的蓝色。再水洗，在沸腾的纯水中浸30min完成封孔处理。
与配方7相同，将铝材进行前处理及阳极氧化处理，生成膜厚为9 μm 的 阳极氧化膜。然后将铝材在A 液(40℃)中浸渍2min, 接着水洗，再在B 液 (20℃)中浸渍10min,铝材上的阳极氧化膜即着成鲜艳的蓝色。再水洗，在沸
腾纯水中浸渍30min即完成封孔处理。

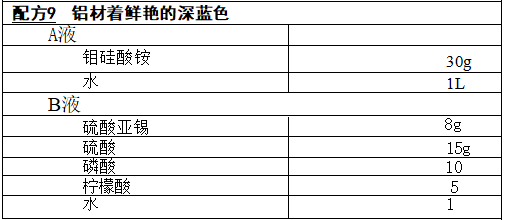

用与配方7相网的方法将铝材进行前处理及阳极氧化处理，生成9 μm 的阳极氧化膜。然后于A 液(20℃)浸渍10min,水洗后，在B 液(30℃)中 浸 渍 5min,铝材上的阳极氧化膜即着成鲜艳的深蓝色。再水洗，在沸腾纯 水中浸渍30min即完成封孔处理。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
