磷化液4

磷化液主要是用作于喷漆前的一种前处理工序，给基材提供一层致密的膜，可以起到防锈，同时增加材料与油漆的结合力，今天我来给大家推荐几款磷化液，分别为含植酸的低温快速磷化液、低温高效磷化液、常温少渣快速磷化液，一起来看看它们的配方知识吧！

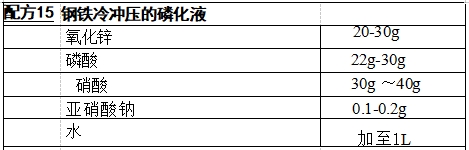

本磷化液总酸度为50～70点，游离酸度为3~5点，使用温度为4045℃，磷化时间为10～15min。

磷化液的配制分两个阶段进行。首先配制浓缩的母液，然后用10倍水稀释。在生产时也用母液进行调整。母液的配制是：将计算量的氧化锌在单独的容器内用水调成浆状；在带有冷却设备的不锈钢槽内先加入少量冷水，在不断搅拌下缓慢地加入所需要的硝酸，然后加入所需要的磷酸；通过冷水冷却，在温度不大于40℃的情况下搅拌，并分批加入氧化锌；每加一小批氧化锌的同时应充分地搅拌并在完全溶解后再加第二批，直至氧化锌全部加完，搅拌至无沉淀物为止；溶液冷至室温后加入碳酸钠，搅拌至全部溶解(即母液表面产生的红色气泡消失为止),再用水稀释至需要的体积；最后加入亚硝酸钠，并贮存1h,当出现部分沉淀物时即可使用。

经钝化处理的磷化膜，其防蚀能力比较高。此外，磷化膜与基体金属结合牢固，并有较高的电阻，其绝缘性能好，击穿电压可达250～380V。磷化后的钢铁件在进行冷冲压时还起着润滑作用，能显著提高冲压件的表面质量和模具的使用寿命。

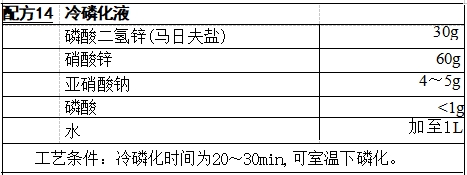

磷化温度20~35℃,磷化时间5-15min。

氧化锌的溶解方法：氧化锌中加少量的水，搅拌片刻，加入85%的硕酸，放热，搅拌有气泡放出，约5min溶解。

在溶有氧化锌的磷酸中加人水(2/3)，将配方其 他物质溶解在水中，用剩余的水(1/3)稀释至所需体积，配制成磷化液。

本配方的磷化液具有常温、快速、稳定等特点。并且工艺简单、成本低、

耐腐蚀性能好。

*复合添加剂:在乙醇改性的脲醛树脂中加入一定量的水、淀粉、磷酸然后加人聚乙二醇 400 进行复配,体积比为1:1。本配方产品由安徽马鞍山华东冶金学院化学工程系研制。


          转载自《表面处理用化学品配方》 黄玉媛 陈立志  刘汉淦 杨兴明 编
