磷化液主要是用作于喷漆前的一种前处理工序，给基材提供一层致密的膜，可以起到防锈，同时增加材料与油漆的结合力，今天我来给大家推荐几款磷化液，分别为含植酸的低温快速磷化液、低温高效磷化液、常温少渣快速磷化液，一起来看看它们的配方知识吧！

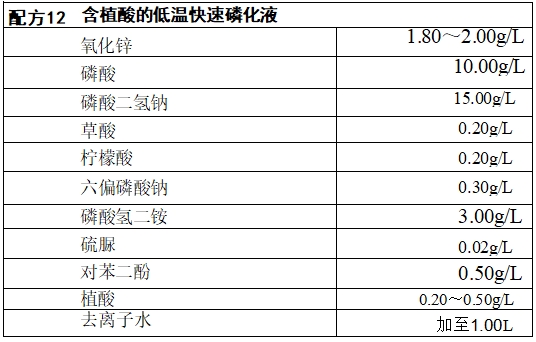

本磷化液的磷化温度25~30℃,磷化时间1.5～2min, 适用于钢铁低温 快速喷淋和浸渍磷化。与防腐涂料配套使用，具有优良的抗腐蚀效果。

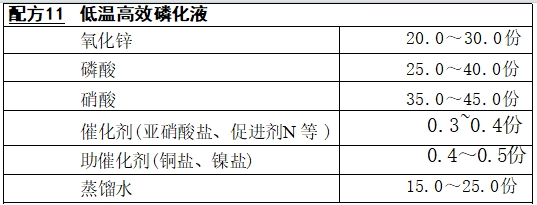

本磷化液pH 值为2～3,稀释倍数为10～15倍，磷化温度为20～35℃, 磷化时间为5~15min。
经磷化处理，磷化膜的主要性能指标如下：耐硫酸铜时间≥300s, 膜重2.0～3.4g/m²。

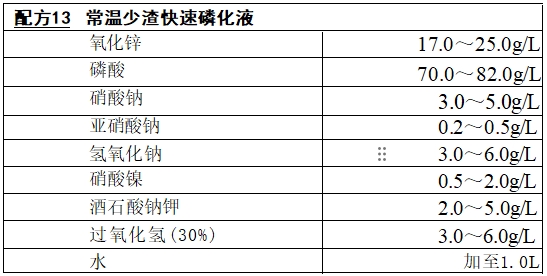

先将氧化锌用少量水调成浆状，再加入1:1的磷酸溶液，边加边搅拌，直 至氧化锌完全溶解。然后加入氢氧化钠中和过量的酸，当有絮状物出现时，搅 拌使其溶解。再加入用少量水溶解的硝酸钠、酒石酸钠钾、硝酸镍、亚硝酸钠， 搅拌均匀。最后加入过氧化氢，并将溶液稀释至指定体积。
本磷化液总酸度为70～80点，游离酸度6～7点，pH 值2~3,磷化温度 5~40℃,膜重1.5～3.5g/m², 耐硫酸铜30～45s。
本磷化液具有常温、少渣、快速的特点，处理后的磷化膜致密，结合力 强，耐盐水性好，质量稳定可靠，适用于汽车、摩托车、家电、电冰箱、洗衣机 等各种黑色金属制品表面漆前处理。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
