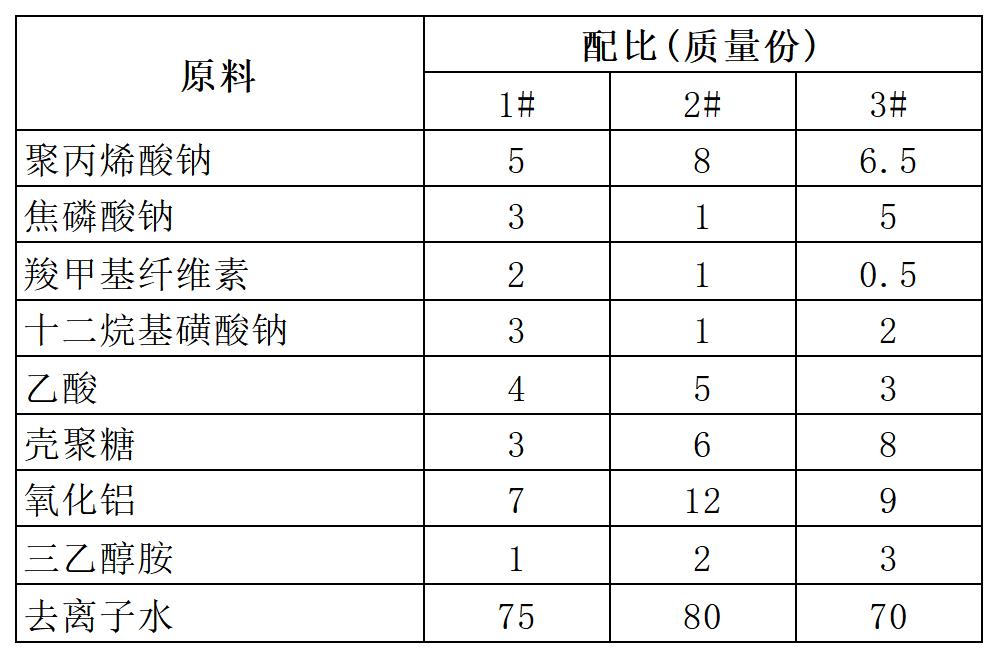

[原料配比]
[制备方法]
（1）按质量份数取5～8份聚丙烯酸钠、1～5份焦磷酸钠、0.5～2份羧甲基纤维素和1～3份十二烷基磺酸钠混合，加入70～80份去离子水，搅拌均匀，在搅拌下加热至45℃，保温30min；
（2）将步骤（1）得到的溶液冷却至25℃，加入3～8份壳聚糖和7～12份氧化铝，搅拌20min；
（3）向步骤（2）得到的溶液中加入3～5份乙酸和1～3份三乙醇胺，搅拌均匀，即得有色金属表面处理剂。
所述氧化铝的颗粒大小为纳米级。
[产品应用]
本品是一种有色金属表面处理剂。
[产品特性]
（1）本品对金属表面进行处理，能有效防止金属的氧化、腐蚀，保持金属表面光亮；
（2）本品使用纳米级的氧化铝，能够在金属表面形成一层致密的保护膜，有效地防止外界环境对金属的损害；
（3）本品使用的焦磷酸钠除了具有除锈作用外，还能使表面活性剂聚丙烯酸钠进一步降低表面张力和界面张力。聚丙烯酸钠是一种具有多种特性的表面活性剂，能够固定金属离子，对温度变化不敏感，稳定性很好；
（4）本品成本低、可降解，使用安全，对环境无污染。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
