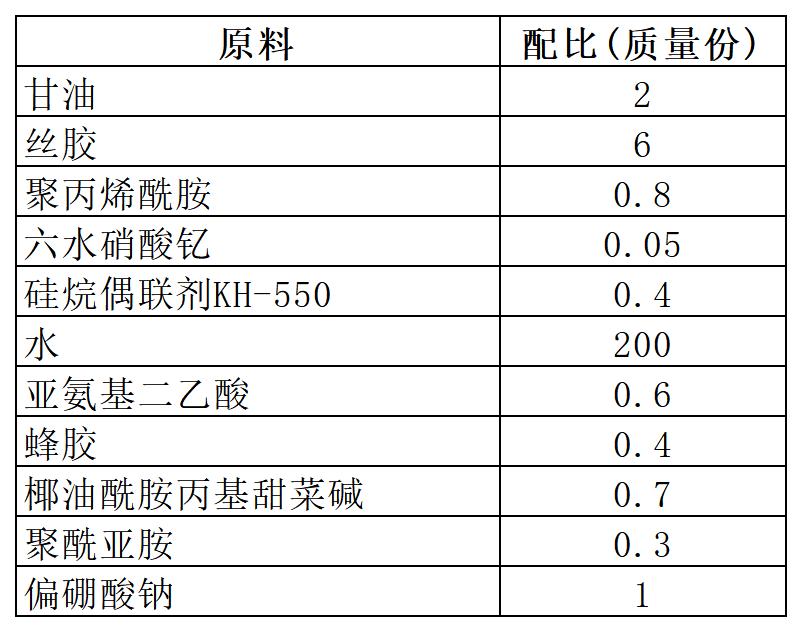

[原料配比]
[制备方法]
（1）取丝胶，加入水质量的50％～60％，搅拌均匀后加入硅烷偶联剂KH—550、六水硝酸钇，600～1000r／min搅拌分散10～20min，得硅烷液；
（2）将聚丙烯酰胺、聚酰亚胺混合，搅拌均匀后加入甘油，加热到60～70℃，加入上述硅烷液，在上述温度下保温搅拌20～30min，加入椰油酰胺丙基甜菜碱，700～1000r／min搅拌5～7min，得丝胶乳液；
（3）将上述丝胶乳液与剩余各原料混合，800～1000r／min搅拌分散30～40min，即得所述金属表面处理剂。
[产品应用]
本品是一种有机胺缓蚀金属表面处理剂。
[产品特性]
本品加入的硅烷在水解后可以在金属表面形成吸附型膜层，从而隔绝环境中的水分子和氧分子，起到防护作用；加人的有机胺可以形成一层吸附膜，阻止水、氯离子和氧等腐蚀性物质和金属接触，起到防止金属腐蚀的作用；稀土金属离子会与金属基材表面发生吸氧腐蚀，产生的OH—配合生成不溶性配合物，该配合物会进一步脱水形成氧化物沉淀到基材表面，减缓腐蚀的电极反应，配合水溶性丝胶，可以增强形成膜的稳定性，提高防锈缓蚀效果。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
