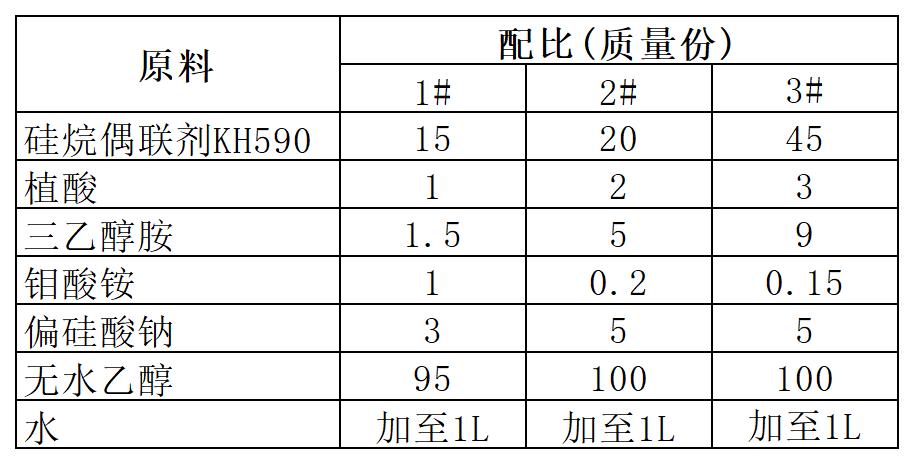

[原料配比]
[制备方法]
（1）无水乙醇与去离子水混合搅拌均匀，配制成浓度为10％乙醇溶液，然后将硅烷偶联剂KH590加入其中，用冰醋酸、碳酸氢钠调节溶液的pH值为8～10，搅拌水解至溶液澄清、透明，得到溶液A；
（2）将植酸与三乙醇胺按配方比例混合，于40～50℃条件下恒温反应30～40min，得到溶液B；
（3）偏硅酸钠与钼酸铵按配方比例混合，在酸性条件下恒温80～90℃反应，得到溶液C；
（4）将溶液A、B、C三种溶液混合，并用碳酸氢钠调节溶液的pH值为8～10，恒温50～60℃反应，即得到本处理液。
[产品应用]
本品是一种金属表面硅烷化防护处理液。
[产品特性]
（1）膜层的附着力强：在配制时，首先植酸与三乙醇胺缩合反应生成醇胺植酸酯，钼酸盐与偏硅酸盐反应生成硅钼杂多酸，然后醇胺植酸酯与硅钼杂多酸形成醇胺植酸酯—硅钼杂多酸膜层，该膜层与金属基体的附着力强；
（2）该膜层致密均匀，克服了传统硅烷化处理膜层存在的孔洞、裂隙等缺陷，增强了金属表面的耐腐蚀性，处理时间短；
（3）该膜层极化电流密度较小，具有很强的绝缘性；
（4）该膜层增强了后期涂装漆膜与金属基体的附着力；
（5）本品生产和处理过程环保，无污染。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
