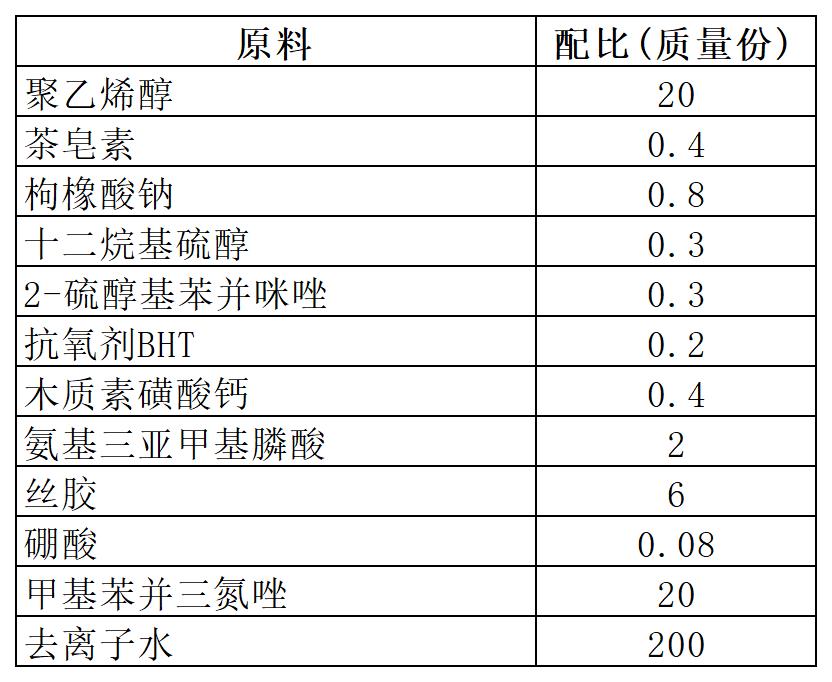

[原料配比]
[制备方法]
（1）将丝胶、枸橼酸钠混合，加入去离子水质量的50％～60％，搅拌均匀后加 入聚乙烯醇、硼酸，65～70℃下保温搅拌50～60min，加入2—硫醇基苯并咪唑，搅 拌至常温，得丝胶乳液；
（2）将甲基苯并三氮唑加入其质量3～5倍的稀碱液中，加热到60～70℃，加人 抗氧剂BHT、茶皂素，搅拌均匀，得缓蚀碱液；
（3）将上述缓蚀碱液、丝胶乳液混合，100～200r／min搅拌分散10～13min，得 缓蚀乳液；
（4）将氨基三亚甲基膦酸、木质素磺酸钙混合，加热到60～70℃，保温搅拌 4～6min，加入十二烷基硫醇和剩余的去离子水，搅拌至常温，加入上述缓蚀乳液， 700～800r／min搅拌分散20～30min，即得所述金属表面处理剂。
[产品应用]
本品是一种抗氧化金属表面处理剂。
[产品特性]
本品将水溶性高分子聚乙烯醇与丝胶混合，通过硼酸改性，可以提 高共混膜的抗张强度和热稳定性，加入以甲基苯并三氮唑为主料的缓蚀碱液，可以 使得吸附在金属表面的膜更加均匀稳定，保护金属材料免受大气及水中有害介质的腐蚀，起到更好的缓蚀效果，加入的2—硫醇基苯并咪唑、抗氧剂BHT可以提高金属表面处理剂的抗氧化性。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
