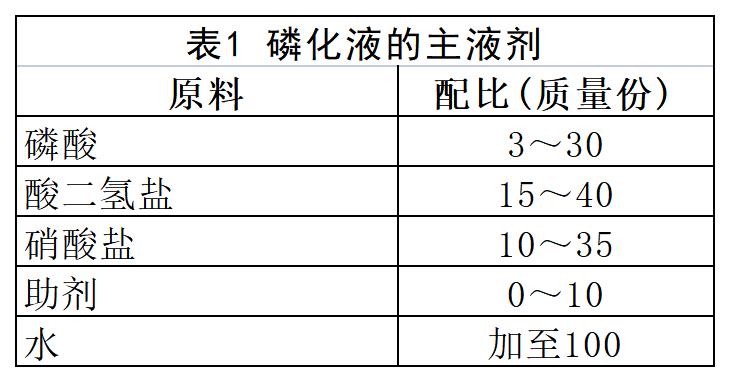

[原料配比]
[制备方法]
（1）主液剂的制备：取水，加入磷酸、磷酸二氢盐、硝酸盐、助剂，混合均匀 后，即得磷化液的主液剂。

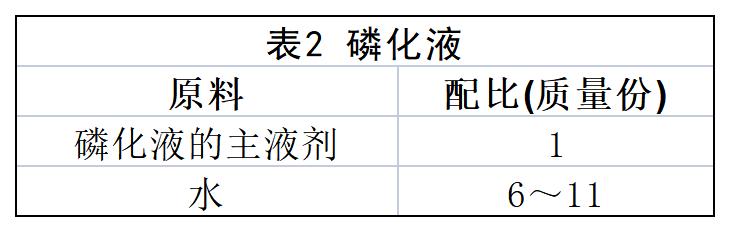

（2）将主液剂与水按1：（6～11）配比稀释混合后，加热到65～75℃，即得本品中温磷化工作液。
[原料介绍]
所述的磷酸二氢盐为磷酸二氢锌；
所述的硝酸盐为硝酸锰和／或硝酸钙和／或硝酸锌锰复合剂；
所述的助剂为柠檬酸、葡萄糖酸、乙二胺四乙酸或其盐的一种或两种以上。
[产品应用]
本品主要应用于油田管道接箍。
本品的具体应用包括：将主液剂加入水，稀释到浓度为8％～15％的工作液，在温度 65～75℃范围内，将经除油、除锈合格的接箍放在工作液中，经10～20min的磷化处理后， 即可在接箍表面形成连续均匀、密封性好、解扣次数高、抗蚀防锈能力强的黑灰色磷化膜。
[产品特性]
本品在配方中采用复合锰盐，既保持了制品润滑，耐磨性好，能防 咬合、擦伤等优良性能外，又较大幅度降低了锰盐用量；另外，由于采用中温磷化 技术（反应温度在65～75℃之间），较之以往的高温磷化降低了20～30℃，从而使 操作环境中的锰盐大大降低，节约能耗，符合环保要求。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
