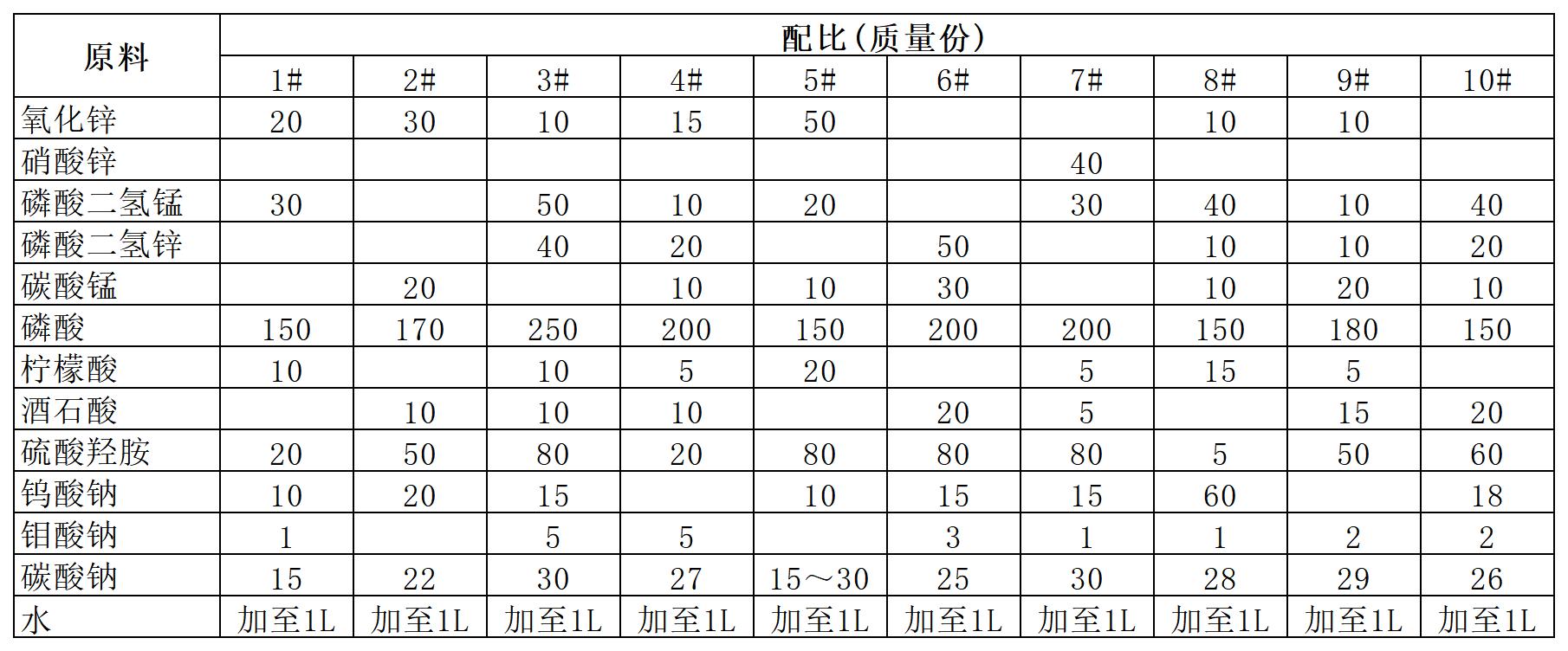

[原料配比]
[制备方法]
取规定量的锌盐、锰盐，加入水和规定量的磷酸，充分搅拌至溶解；分别加入规定量的配位剂、碳酸钠、硫酸羟胺、添加剂，充分溶解后加水至规定体积。
[原料介绍]
所述锌盐为氧化锌、硝酸锌、磷酸二氢锌中的一种或两种。所述锰盐为磷酸二氢锰、碳酸锰的一种或两种。
所述添加剂为钨酸钠、钼酸钠的一种或两种。所述配位剂为柠檬酸、酒石酸中的一种或两种。
[产品应用]
本品主要应用于对涂层防护性要求高的阴极电泳涂装的磷化处理。
本品使用方法：按磷化浓度液100mL／L加水配制成磷化工作液，测定调整磷化工作液游离酸度在0.8～1.5点，总酸度20～30点，加热温度25～45℃，磷化时间2~6min。
[产品特性]
用本品进行磷化处理，磷化成膜速度快，磷化膜结晶细致，耐碱性优良。该磷化膜在30.0℃±0.5℃于0.1mol／LNaOH溶液中浸渍5min，单位面积磷化膜失重小于5％，与高镍磷化膜相当。因此本品得到的磷化膜具有优良的耐碱性，与阴极电泳涂装具有优良的配套性。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
