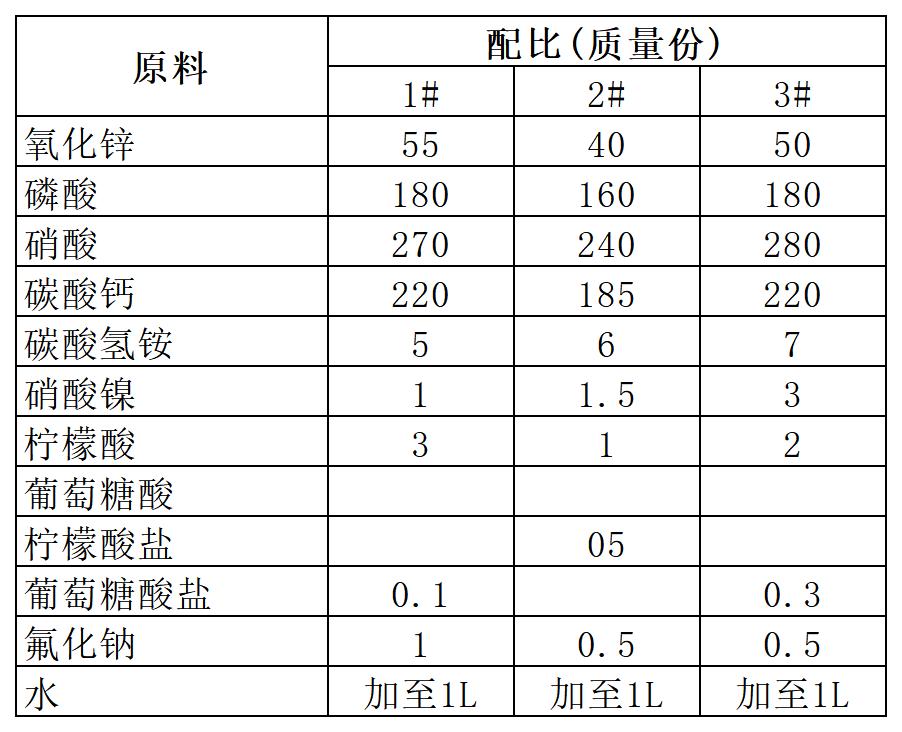

[原料配比]
[制备方法]
本品可以原料混合，溶解，搅拌，再控制磷酸加入量调节pH值的 方法配制而成；也可以用含硝酸钙、磷酸的水溶液，含磷酸二氢锌、磷酸的水溶液 与含硝酸镍、氟化钠、磷酸、有机酸和有机酸盐的水溶液互混配制。
所述的含有硝酸钙的水溶液和磷酸二氢锌的水溶液，可以水为介质，由下述 方法制备：将碳酸钙与硝酸反应制备的硝酸钙；碳酸氢铵与磷酸反应制备磷酸 二氢铵；氧化锌与磷酸反应后加入磷酸二氢铵，冷却，过滤获磷酸二氢锌溶液， 上述二种反应物的水溶液中，可以加入磷酸，调节pH值至0.1～3，防止沉淀 产生。
[产品应用]
本品主要应用于金属磷化。
[产品特性]
本品是澄清液体，不仅成本低，而且质量好，所得的磷化膜为无定 形的致密均匀的细微结晶，磷化速度快，磷化膜质量为0.2～8g／㎡，抗腐蚀性能 好，吸漆量少，磷化处理过程中沉淀量极少，槽液稳定，生产时只需少量补充磷化 液而无需更换槽液。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
