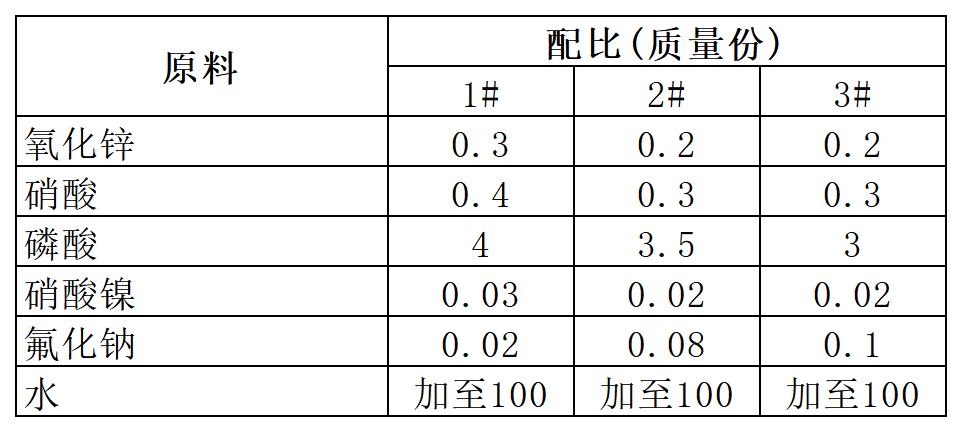

[原料配比]
[制备方法]
在反应釜中加入所需要量的水，然后加入氧化锌、硝酸镍、氟化钠，边搅拌边加入磷酸、硝酸，搅拌至固体物溶解完全，过滤，即得成品。
[原料介绍]
所述氧化锌纯度大于99％，硝酸为发烟硝酸，磷酸是浓度大于85％的工业级或食品级商品，水为自来水或去离子水，所用原材料均为市售的工业级（含）以上级别的化工材料。
[产品应用]
本品主要应用于金属磷化。
本品常温下使用，其游离酸度1～4点，总酸度25～35点，磷化时间2～8min，磷化膜均匀致密、坚实，与涂层结合力强，涂层附着力1级以上；另外，磷化过程中溶解出的过量A13＋可以及时被槽液中F-配合析出，保证磷化处理的正常进行。
[产品特性]
本品磷化效果好，加工成本低，工艺易操作调控，使用方便，经其喷涂的产品，涂层附着力优异，具有良好的耐腐蚀和耐久性能。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
