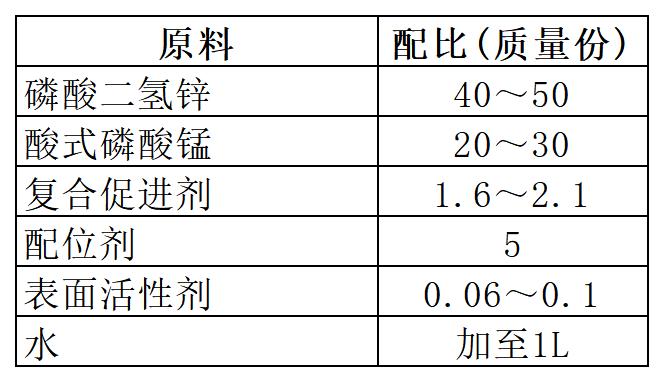

[原料配比]
[制备方法]
（1）将ZnO用水溶解调成糊状，将H3PO4与糊状ZnO搅拌反应，再加入HNO3，反应制得含有Zn（H2PO4）2的水溶液；
（2）用水溶解配位剂、酸式磷酸锰、表面活性剂和复合促进剂；
（3）将上述两种溶液混合，加水调整各成分；
（4）静置熟化24h以上，即为磷化液。
[产品应用]
本品主要用作磷化液。
[产品特性]
本品工艺简单、易于生产控制，采用上述方法配制成的磷化液对喷油泵柱塞前部进行表面磷化处理后，在金属表面形成了一层不溶于水的磷酸盐保护膜，从而提高了金属工件的抗氧化性能和外观质量，并可大大延长偶件使用寿命。磷化后的金属防腐蚀能力比未磷化的防腐蚀能力提高10～12倍。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
